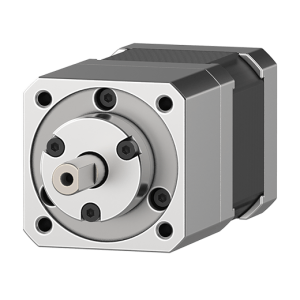

Động cơ bước 5 pha AK-GB (Loại trục) Autonics à sự lựa chọn lý tưởng cho các ứng dụng yêu cầu mô-men xoắn cao. Với giá thành hợp lý và kích cỡ đa dạng, series AK-GB mang lại hiệu quả chi phí cho người dùng. Ngoài ra, series này có thắng và lực thắng sẽ nhả ra khi cấp nguồn 24 VDC vào dây thắng.
Các tính năng chính động cơ bước 5 pha AK-GB (Loại trục) Autonics
- Kích thước nhỏ phù hợp với các hệ thống có kích thước nhỏ gọn
- Giá thành thấp giúp tiết kiệm chi phí
- Backlash (kích thước khung):
- – 42mm : ±35’ (0.58˚), 60mm : ±20’ (0.33˚), 85mm : ±15’ (0.25˚)
- Góc bước cơ bản:
- – 1:5 → 0.144˚, 1:7.2 → 0.1˚, 1:10 → 0.072˚
- Tốc độ cho phép:
- – 1:5 → 0 đến 360 rpm, 1:7.2 → 0 đến 250 rpm, 1:10 → 0 đến 180 rpm
- Có thắng (AK-GB Series)
- Thắng hoạt động khi nhận được nguồn cấp vào dây thắng (AK-B Series)
- Kích thước khung: 42 mm, 60 mm, 85 mm
Bộ lọc tìm kiếm
| Mô-men xoắn cho phép tối đa (7) |
|
|---|---|
| Dòng định mức (3) |
|
| Kích thước khung động cơ (3) |
|
| Chiều dài động cơ (3) |
|
| Tỷ lệ bánh răng (3) |
|
A35K-M566-GB5
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.144º/0.072º
Mô-men xoắn cho phép tối đa : 35kgf.cm
Mô-men quán tính của bộ phận quay : 280g·cm²
Trở kháng dòng xoắn : 1.1Ω
Dòng định mức : 1.4A/Pha
A40K-M566-GB7.2
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.1º/0.05º
Mô-men xoắn cho phép tối đa : 40kgf.cm
Mô-men quán tính của bộ phận quay : 280g·cm²
Trở kháng dòng xoắn : 1.1Ω
Dòng định mức : 1.4A/Pha
A50K-M566-GB10
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.072º/0.036º
Mô-men xoắn cho phép tối đa : 50kgf.cm
Mô-men quán tính của bộ phận quay : 280g·cm²
Trở kháng dòng xoắn : 1.1Ω
Dòng định mức : 1.4A/Pha
A140K-M599-GB5
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.144º/0.072º
Mô-men xoắn cho phép tối đa : 140kgf.cm
Mô-men quán tính của bộ phận quay : 2700g·cm²
Trở kháng dòng xoắn : 2.6Ω
Dòng định mức : 1.4A/Pha
A140K-G599-GB5
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.144º/0.072º
Mô-men xoắn cho phép tối đa : 140kgf.cm
Mô-men quán tính của bộ phận quay : 2700g·cm²
Trở kháng dòng xoắn : 0.58Ω
Dòng định mức : 2.8A/ pha
A200K-M599-GB7.2
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 0.1º/0.05º
Mô-men xoắn cho phép tối đa : 200kgf.cm
Mô-men quán tính của bộ phận quay : 2700g·cm²
Trở kháng dòng xoắn : 2.6Ω
Dòng định mức : 1.4A/Pha
