Hiển thị tất cả 13 kết quả
-
BUF ball screw support bearings
Liên hệ Đọc tiếp• Precision machined housing made of burnished steel
• Precision machined side faces of the housing can be used as reference assembly surfaces for screw alignment
• One SKF deep groove ball bearing of type 62…2RS1
• Bearing is sealed and greased for life
• Retaining ring is supplied with the BUF assembly. -
PLBU ball screw support bearings
Liên hệ Đọc tiếp• Precision machined housing made of burnished steel
• Precision machined side faces of the housing can be used as reference assembly surfaces for screw alignment
• Two SKF preloaded angular contact ball bearings, 72 or 73 series, in back-to-back arrangement
• Two garter seals -
FLBU ball screw support bearings
Liên hệ Đọc tiếp• Precision machined housing made of burnished steel
• Two SKF preloaded angular contact ball bearings, 72 or 73 series, in back-to-back arrangement
• Two garter seals
• Standard self-locking Nylstop nut or high precision KMT nut upon request. -
SLT/TLT rotating nut
Liên hệ Đọc tiếp• Nominal diameter from 25 to 50 mm
• Lead from 20 to 50 mm
• 72 series angular contact bearings are directly mounted on the nut outer diameter
• Bearings are preloaded in back-to-back arrangement in order to fully support the moment created by the belt tension -
SL/TL long lead screws
Liên hệ Đọc tiếp• Nominal diameter from 25 to 50 mm
• Lead from 20 to 50 mm
• Lubrication hole for grease nipple or for automatic lubrication kit
• Standard protection at each end of the nut with composite wipers integrated into recirculation caps (NOWPR) -
PN preloaded screws
Liên hệ Đọc tiếp• Nominal diameter from 16 to 63 mm
• Nominal diameter from 16 to 63 mm
• Lead from 5 to 10 mm
• Standard composite recirculation inserts
• Optional steel recirculation inserts
• Standard lead precision G5, G7 and G9 -
SN/BN precision screws
Liên hệ Đọc tiếp• Nominal diameter from 16 to 63 mm
• Lead from 5 to 10 mm
• Standard composite recirculation inserts
• Optional steel recirculation inserts
• Standard lead precision G5, G7 and G9
• Nut ground outside diameter / flange face -
PND preloaded screws DIN standard 69051
Liên hệ Đọc tiếp• Nominal diameter from 16 to 63 mm
• Lead from 5 to 10 mm
• Standard composite recirculation inserts
• Optional steel recirculation inserts
• Standard lead precision G5, G7 and G9
• Nut ground outside diameter / flange face -
SND/BND precision screws, DIN standard 69051
Liên hệ Đọc tiếp• Nominal diameter from 16 to 63 mm
• Lead from 5 to 10 mm
• Standard composite recirculation inserts
• Optional steel recirculation inserts
• Standard lead precision G5, G7 and G9
• Nut ground outside diameter / flange face -
SX/BX universal screws
Liên hệ Đọc tiếp• Nominal diameter from 20 to 63 mm
• Lead from 5 to 40 mm
• Standard composite recirculation inserts
• Optional steel recirculation inserts
• Lubrication hole for grease nipple or for automatic lubrication kit
• Phosphate coating on nut -
SP/BP high-performance miniature screws
Liên hệ Đọc tiếp• Nominal diameter from 8 to 16 mm
• Lead from 2 to 5 mm
• Standard lead precision G7 and G9
• Reduces tangential efforts on the recirculating balls
• Enables up to 2.4 times higher speed limits (ndo < 120 000)
• Reduces noise levels -
SDS/BDS/SHS miniature screws in stainless steel
Liên hệ Đọc tiếp• Nominal diameter from 6 to 16 mm
• Lead from 2 to 5 mm
• Standard lead precision G7 and G9
• Material for shaft and nut is X30Cr13 (similar to AISI 420)
• Balls are made of stainless steel type X105CrMo17 (similar to AISI 440C)1)
• Optional safety ring2)
• Optional wipers3) except for SHS 2 R. -
SD/BD/SH miniature screws
Liên hệ Đọc tiếp• Nominal diameter from 6 to 16 mm
• Lead from 2 to 12,7 mm
• Recirculation with inserts (SD/BD) or with tube (SH)
• Optional surface coating on shaft and nut
• Optional safety ring1)
• Optional wipers2) except 6×2 R – 10×3 R.
Trong các thiết bị máy móc công nghiệp tự động hóa yêu cầu truyền động tuyến tính thường có Ball Screw. Đây là một linh kiện truyền động được ứng dụng vô cùng rộng rãi trong nhiều thiết bị máy móc. Và ngay có rất nhiều thương hiệu Ball Screw nhưng chúng ta không thể nào có thể bỏ qua được thương hiệu Ewellix đây là thương hiệu hoạt động 50 năm trên thị trường hiện nay.
Sản phẩm Ball Screw có độ chính xác cho máy lên đến 0.005mm. Vậy Ball Screw là gì? Tính năng của nó ra sao? Và tại sao lại nên chọn trục vitme thương hiệu Ewellix.
Giới thiệu về thương hiệu Ewellix
Ewellix là một thương hiệu đến từ Thụy Sỹ. Ewellix là nhà cung cấp toàn cầu về các giải pháp truyền động và chuyển động tuyến tính. Ngày nay các giải pháp tuyến tính hiện đại. Với 50 năm hoạt động trên thị trường các sản phẩm của Ewellix đáp ứng được các yêu cầu khắt khe nhất.
Các sản phẩm của Ewellix với nhiều tính năng vô cùng nổi bật hiệu suất và tải trọng cao tiện dụng, bền bỉ và an toàn. Ứng dụng trong các ngành công nghiệp nặng, y tế, chế tạo sản xuất, thực phẩm, khai thác… Đáp ứng tốt được mọi các nhu cầu truyển động ngay cả những môi trường hoạt động khắc nghiệt nhất.
Và sản phẩm nổi bật của hãng này đó là Ball Screw. Đây là sản phẩm sử dụng nhiều trong các máy móc công nghiệp có độ bền cao. Đem tới độ chính xác lên đến 95% cho người sử dụng. Độ chính xác này không phải thương hiệu nào cũng đạt được
Ngoài ra thì Ball Screw còn có chứng nhận xuất xứ và chứng nhận sản phẩm cho người dùng hoàn toàn yên tâm về chất lượng của sản phẩm.
Tìm hiểu về Ball Screw
Tuy được sử dụng khá nhiều trong các máy móc thế nhưng rất nhiều người vẫn chưa nắm được Ball Screw là gì? Công dụng cũng như nó được ứng dụng như thế nào?
Ball Screw là gì?
Ball Screw hay còn được gọi với nhiều tên gọi khác như vitme, trục vit me, vitme đai ốc, vít me bi. Đây là một trong những thiết bị mà được sử dụng vô cùng phổ biến trong các loại máy móc, thiết bị công nghiệp ở nhiều ngành nghề, lĩnh vực khác nhau
Hiểu một cách chính xác nhất thì trục vitme là một thiết bị truyền động cơ học tuyến tính. Với cơ cấu bao gồm một trục có rãnh xoắn, giống ren vít, cung cấp đường dẫn để các viên bi (ball hoặc roller (trục vít ren con lăn)) chuyển động.
Các viên bi (ball) chịu tải trọng chính và đóng vai trò giống như đai ốc. Cơ cấu có tải lớn (so vớ kích thước), độ chính xác cao, chu kỳ cao, độ hãm tốt.
Cùng loại với ball – screw còn có lead – screw. Lead – screw hay Vít Acme là một dạng vít me dạng ren, cơ cấu này nhỏ gọn hơn, nhưng độ bền và hiệu suất hoạt động kém hơn ball scew.
Hai cơ cấu này đều cho độ chính xác tốt, lực đẩy cao và chịu tải xung đột ngột tốt nhờ cơ chế tự hãm vốn có trong hình dạng tự nhiên.
Lịch sử ball – screw
Được phát triển độc lập bởi H.M Stevenson và D. Glenn từ những 1898 với kết cấu đơn giản, độ chính xác thấp, hiệu chỉnh bằng lò – xo.
Với công nghệ hiện tại, ball – screw đã được lăp đặt trên kính thiên văn JAMES WEBB để triển khai các tấm chắn nhiệt và cấu trúc điều khiển DTA của đài quan sát. Các sản phẩm Ewellix Planetary Roller Screw cũng được sử dụng trên các tàu thăm dò với điều kiện khắc nghiệt của Hỏa tinh.
Cấu tạo ball – screw
Các thành phần cơ bản của ball – screw gồm trục vít (screw shaft), đai ốc (nut), và bi (ball bearing).
Screw shaft_Trục vít me
Trục vitme là bộ phận dẫn động quay từ động cơ để biến chuyển động này thành chuyển động thẳng (tuyến tính).
Trục vít me là một hình trục hình trụ dài, có các rãnh này có quỹ đạo xoắn ốc quanh biên dạng trục và chạy suốt chiều dài được gọi là ren của trục hay rãnh bi của trục. Rãnh này vai trò giống với đường dẫn cho bi hoạt động. Rãnh bi có thể có thể là hình bán nguyệt hoặc oval, hình thang. Các bi sẽ tiếp xúc với cạnh của mặt cắt để chuyển động.
Trục ví có thể là ren phải (right-hand ball screw) hoặc ren trái (left-hand ball screw), một đầu mối (một me), hai đầu mối hoặc nhiều hơn. Trong thực tế gặp phải thì hiếm có trục vít me nào có hơn bốn đầu mối (bốn me_hoặc 4 đầu ren) trên một trục.
Thông số trục : Các thông số để tính toán trục vít
- Nominal Diameter (đường kính danh nghĩa) : là đường kính lớn nhất của ren trên trục
- Ball circle diameter (pitch circle diameter) : là đường kính của hai viên bi đối diện nhau trên rãnh
- Root diameter (đường kính chân)
- Pitch (bước pitch)
- Lead : Đây là thông số quan trọng khi xác định trục vít me. ‘’Lead chỉ khoảng cách dọc trục tới điểm ngoài khi bi chuyển động được 360 độ quanh trục vít’’(Lead is the linear distance along the axis of the screw that is covered by one complete rotation (360 deg) of the screw). Lead đại diện cho khả năng chụi lực của vít, khi lead tăng thì pitch tăng dẫn đến tốc độ tăng, nhưng số lượng các điểm chụi lực bị giãn ra nên khả năng chụi lực giảm
- Start (số đầu mối) : Số đầu mối là số vòng xoắn ốc ‘’độc lập’’ chạy quanh thân trục. Thông thường sẽ có một (đa số), hai hoặc bốn điểm bắt đầu. Nhiều đầu mối được thiết kế khi cần tốc độ cao, sử dụng ít vòng quay, tải trọng cũng cao hơn, chế tạo khó hơn. Điều này làm giảm kích thước nhưng khả năng trên kích thước giữ nguyên.

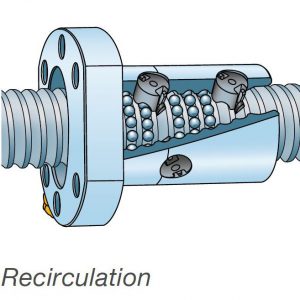

Nut_Đai ốc
Đây là bộ phận chuyển động có cấu tạo giống cage của block trượt. Được chế tạo với các điểm gắn để kết hợp vào cơ cấu máy cần du chuyển.
Đai ốc là lồng hình trục, chứa các viên bi và đường dẫn tuần hoàn (cage). Các rãnh trên đai ống cùng thông số với các rãnh có trên trục
Thông số của Nut_Đai ốc :
- Quỹ đạo chuyển động của bi_Circuit : Điều này được diễn giải cơ bản là đường chuyển động (mạch) tuần hoàn của bi. Có thể có nhiều mạch, nhiều kiểu mạch khác nhau. Tùy yêu cầu kết cấu mà có các dạng mạch khác nhau.
- Chu kỳ_Turn : số lượt một viên bi từ khi chuyển động đến khi lặp lại vị trí bắt đầu chuyển động.
- Bi_ball bearing : Thành phần di chuyển, truyền chuyển động giữa thanh vít và đai ốc. Các viên bi chủ yếu được làm từ thép hợp kim, được mài bóng, nhiệt luyện, phủ các lớp để giảm ma sát.
- Dạng rãnh tiếp xúc : có hai dạng thông thường đó là một cung(gothic arc profile) và hai cung(semi-circular arc profile)
Tính năng của Vitme Ewellix
Vit me của Ewellix có tình năng vô cùng lớn giúp đóng góp hỗ trợ cho hoạt động của máy móc như:
+ Giúp máy hoạt động trơn tru hơn: Ma sát mà trục vitme gây ra khi chuyển động là vô cùng thấp. Đặc biệt là đối với loại vitme đai ốc. Độ ma sát thấp này giúp cho máy có thể hoạt động được một cách vô cùng trơn tru, ổn định. Không những nó không tạo ra tiếng ồn mà còn hạn chế được một cách tối đa sự hư hỏng trong quá trình sử dụng. Từ đó cũng giúp cho máy sử dụng trục vit me có độ bền và tuổi thọ được cao hơn
+ Giúp máy hoạt động nhanh hơn: Giúp cho máy có thể hoạt động với tốc độ di chuyển cực cao với nhiệt độ thấp. Từ đó đưa đến các hiệu suất làm việc hiệu quả tốt nhất. Cũng như về hiệu quả kinh tế cao nhất cho chủ sở hữu.
+ Giúp máy có độ chính xác cao: Nhờ có vit me mà các thiết bị máy truyền động được một cách chính xác cao, ít tốn ma sát và đem lại hiệu quả cao một cách tối ưu lên đến 95%. Không những vậy nhờ vào trục vitme mà các thiết bị máy sẽ được trợn tru, êm ái, bền bỉ hơn ngay cả khi mà vận hành với tốc độ thấp
Trục vit me có độ chính xác có thể đạt đến một phần nghìn inch trên một foot. Thậm chí nó còn tốt hơn như thế nữa. Và chính vì vậy những máy móc công nghệ cao sử dụng trục vitme sẽ có độ chính xác cao nhất có thể. Hạn chế được tốt đa sai sót cũng như sự cố trong quá trình hoạt động
Ứng dụng
Nhờ vào những tính năng vượt trội mà vit me đem đến chtas lượng và hiệu quả khi sử dụng. Chính vì vậy cho nên nó ngày càng được ưa chuộng hơn. Vitme được ứng dụng cho các thiết bị, máy móc cần có truyền động thẳng và độ chính xác cao như:
+ Máy Plasma
+ Máy laser
+ Máy điều khiển tự động
+ Trong các thiết bị y tế, hệ thống truy xuất tự động, năng lượng xanh
+ Các hệ thống lưu trữ và truy xuất tự động
+ Các máy móc công nghiệp chung, công nghiệp bán dẫn
+ Ứng dụng trong ngành sản xuất, chế tạo robot
+ Các cánh cửa máy bay
+ Máy tiện, máy phay cnc
Phân loại trục vitme
Hiện nay trục vit me của Ewellix được phân ra làm 3 loại khác nhau:
+ Vitme đia ốc
+ Vitme CNC
+ Vitme nâng hạ
Mỗi vitme này nó lại có một ứng dụng, thông số và những tính năng khác nhau
Vitme đai ốc
Vitme đai ốc là bộ truyền động được cấu tạo gồm một rãnh xoắn ốc gồm các vòng bị chạy bên trong. Di chuyển theo nguyên lý biến đổi động quay sang chuyển động tịnh tiến. Cụ thế khi mà trục vitme đai ốc quay. Các viên bi này sẽ bị đổi hướng và đi vào ống hồi bi. Tiếp theo sẽ ra khỏi ống hồi bi và đi vào giữa đai ốc và vitme
Một cơ cấu trục vit me đai ốc hoàn chỉnh gồm 2 bộ phận chính. Đó là vit me bi và đai ốc vitme bi. Về trục vit me thì hiện nay cũng có 2 loại trục vitme chính là: Trục vit me bi được gia công theo phương pháp ép ren hay còn được gọi là cán) và gia công trục vit me bi theo phương tiện mài ren
Chính bởi cấu tạo đặc trực trên mà vitme đai ốc có những ưu điểm nổi trội như: Truyền động với độ chính xác cao, ít gây tổn thất do ma sát, có độ cứng và hướng trục cao. Không xuất hiện khe hở trong mối ghép và có thể tạo lực căng ban đầu
Thông số của vit me đai ốc của Ewellix như sau:
|
Ball Screw |
Đường kính trục |
Lead |
Chiều dài tối đa |
Cấp chính xác |
|
SD/BD/SH miniature screws |
6 – 16 mm |
2 – 12.7 mm |
2 mét |
– |
|
SDS/BDS/SHS miniature screws in stainless steel |
6 – 16 mm |
2 – 5 mm |
2 mét |
G7 & G9 |
|
SP/BP high-performance miniature screws |
8 – 16 mm |
2 – 5 mm |
2 mét |
G7 & G9 |
|
SX/BX universal screws |
20 – 63 mm |
5 – 40 mm |
5.7 mét |
– |
|
SND/BND precision screws, DIN standard 69051 |
16 – 63 mm |
5 – 10 mm |
5.7 mét |
G5, G7 & G9 |
|
PND preloaded screws, DIN standard 69051 |
16 – 63 mm |
5 – 10 mm |
5.7 mét |
G5, G7 & G9 |
|
SN/BN precision screws |
16 – 63 mm |
5 – 10 mm |
5.7 mét |
G5, G7 & G9 |
|
PN preloaded screws |
16 – 63 mm |
5 – 10 mm |
5.7 mét |
G5, G7 & G9 |
|
SL/TL long lead screws |
25 – 50 mm |
20 – 50 mm |
5.7 mét |
– |
Trục vit me máy CNC
Trục vitme máy CNC của Ewellix là một linh Kiện gồm thanh trục và một đai ốc đi kèm. Kết hợp cùng một số linh kiện như: ụ đông, ụ đứng, mâm cặp,…để có thể tạo thành một máy tiện hoàn chỉnh.
Một trục vitme máy tiện chất lượng sẽ giúp cho máy CNC có thể truyền động đạt mức tối ưu nhất. Máy có thể vận hành ổn định trong thời gian dài và liên tục. Đặc biệt linh kiện này còn giúp máy chuyển động trơn tru và linh hoạt. Độ ma sát hầu như bằng không. Nên không gây tiếng ồn. Tiết kiệm một khoản phí đáng kể cho việc bảo dưỡng và thay thế linh kiện
Vitme nâng hạ
Trục vitme nâng hạ trong máy cnc được lắp giữa motor và trục z. Vitme được dùng để nâng hạ trục z. Biến đổi từ chuyển động quay của motor thành chuyển động tịnh tiến lên trục z. Trục vitme nâng hạ này có chiều dài gấp nhiều lần so với đường kính. Loại trục vít này cũng được thiết kế theo 2 hình dáng có bản đó là ren hình thanh và ren hình vuông
Thông thường thì vime nâng hạ sẽ được chuyên dùng để nâng hạ cửa van nhà máy nước, công trình thủy điện, bần nâng, máy móc chế biến gỗ, luyện kim, hóa chất, dệt may và y tế,… Sản phẩm có thiết kế nhỏ gọn cùng tốc độ nâng chậm đạt độ chính xác vô cung cao
Đó là 3 loại vitme của Ewellix và đây cũng là 3 loại chuyên được sử dụng trong các thiết bị máy móc ngay nay.
Địa chỉ phân phối vitme của Ewellix giá rẻ chất lượng
Trục vitme của Ewellix đem đến cho người dùng độ chính xác cao cũng như nhiều tính năng vượt trội. Chính vì vậy cho nên hiện nay trên thị trường có rất nhiều đơn vị cung cấp vit me. Thế nhưng không phải đơn vị nào cũng cung cấp hàng chính hãng chất lượng cao
Chính vì vậy cho nên các bạn không nên ham rẻ để mua những sản phẩm này. Bởi nếu như chúng ta mua hãng kém chất lượng thì độ chính xác, độ bền không được cao. Khiến cho tốn kém thêm nhiều chi phí khi đưa vào sản xuất
Hiện CÔNG TY CỔ PHẦN MINH VIỆT chúng tôi là một trong những đơn vị cung cấp trục vitme của Ewellix chính hãng số 1 trên thị trường hiện nay. Đảm bảo cho khách hàng mức giá ưu đãi sản phẩm vit me đạt chất lượng cao.
Và nếu như khách hàng có nhu cầu mua Ball Screw chính hãng, giá rẻ hoặc muốn báo giá chính xác nhất thì các bạn có thể liên hệ trực tiếp với chúng tôi qua:
