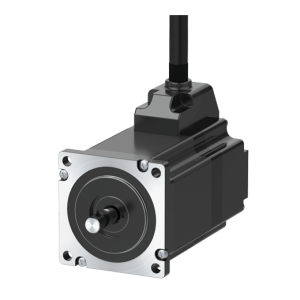

Động cơ bước vòng kín AiA-M 2 pha Autonics duy trì mô-men xoắn cao hơn (trong quá trình truyền động tốc độ cao) so với động cơ được cấp nguồn DC. Series AiA-M có các kích thước mặt kích là 60 mm và 86 mm.
Các tính năng chính động cơ bước vòng kín AiA-M 2 pha Autonics
- Kích thước mặt bích: 60 mm, 86 mm
- Tương thích với các driver: AiSA-D, AiCA-D, AiCA-D-EC Series
Sơ đồ thiết lập hệ động cơ bước vòng kín
| Nguồn | Ngõ vào driver | Kích thước khung động cơ | Động cơ | Driver | Bộ | |
|---|---|---|---|---|---|---|
| AC | Ngõ vào xung | 60mm, 86mm | AiA-M-□MA | AiSA-D-□MA | AiSA-□MA | |
| AiA-M-□LA | AiSA-D-□LA | AiSA-□LA | ||||
| Loại tích hợp bộ điều khiển | RS-485 | 60mm, 86mm | AiA-M-□MA | AiCA-D-□MA | AiCA-□MA | |
| AiA-M-□LA | AiCA-D-□LA | AiCA-□LA | ||||
| Loại truyền thông EtherCAT | 60mm, 86mm | AiA-M-□MA | AiCA-D-□MA-EC | AiCA-□MA-EC | ||
| AiA-M-□LA | AiCA-D-□LA-EC | AiCA-□LA-EC | ||||
Bộ lọc tìm kiếm
| Sản phẩm (1) | |
|---|---|
| Phân loại (1) | |
| Kích thước khung động cơ (2) |
|
| Motor axial length (2) |
|
| Độ phân giải bộ mã hóa (1) |
AiA-M-60MA
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 11.22kgf.cm
Động cơ_bộ điều khiển áp dụng : Kích thước khung 60mm bộ điều khiển hệ động cơ bước vòng lặp khép kín 2-pha loại AC
Mô-men quán tính của bộ phận quay : 240g·cm²
Trở kháng dòng xoắn : 1.5Ω
AiA-M-60LA
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 22.43kgf.cm
Động cơ_bộ điều khiển áp dụng : Kích thước khung 60mm bộ điều khiển hệ động cơ bước vòng lặp khép kín 2-pha loại AC
Mô-men quán tính của bộ phận quay : 490g·cm²
Trở kháng dòng xoắn : 2.4Ω
AiA-M-86LA
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 40.8kgf.cm
Động cơ_bộ điều khiển áp dụng : kích thước khung 86mm bộ điều khiển động cơ bước vòng lặp khép kín 2-pha loại AC
Mô-men quán tính của bộ phận quay : 1,800g·cm²
Trở kháng dòng xoắn : 1.9Ω
AiA-M-86MA
Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 28.56kgf.cm
Động cơ_bộ điều khiển áp dụng : kích thước khung 86mm bộ điều khiển động cơ bước vòng lặp khép kín 2-pha loại AC
Mô-men quán tính của bộ phận quay : 1,100g·cm²
Trở kháng dòng xoắn : 2.3Ω
