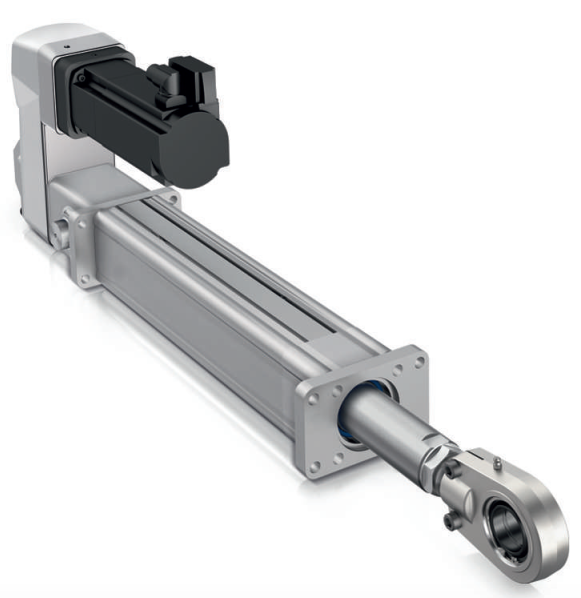

Xi lanh điện EMA-100 Ewellix Schaeffler

EMA-100 EWELLIX (thương hiệu thuộc tập đoàn Schaeffler). Dòng sản phẩm EWELLIX EMA-100 (tiền thân là dòng CASM-100 danh tiếng) được tập đoàn Schaeffler thiết kế và phát triển như một hệ thống chấp hành tuyến tính cơ điện (electromechanical linear actuator) hiệu năng cao, phục vụ chuyên dụng cho các ngành tự động hóa nhà máy, công nghiệp nặng và thiết bị di động cơ giới. Mục tiêu cốt lõi của nền tảng EMA-100 là thay thế trực tiếp và toàn diện cho các hệ thống xi lanh thủy lực truyền thống vốn có nhiều nhược điểm về rò rỉ dầu, hiệu suất năng lượng thấp và cấu trúc đường ống phức tạp.

1. NỀN TẢNG CÔNG NGHỆ MODULAR VÀ ĐỊNH HƯỚNG ỨNG DỤNG CỦA HÃNG

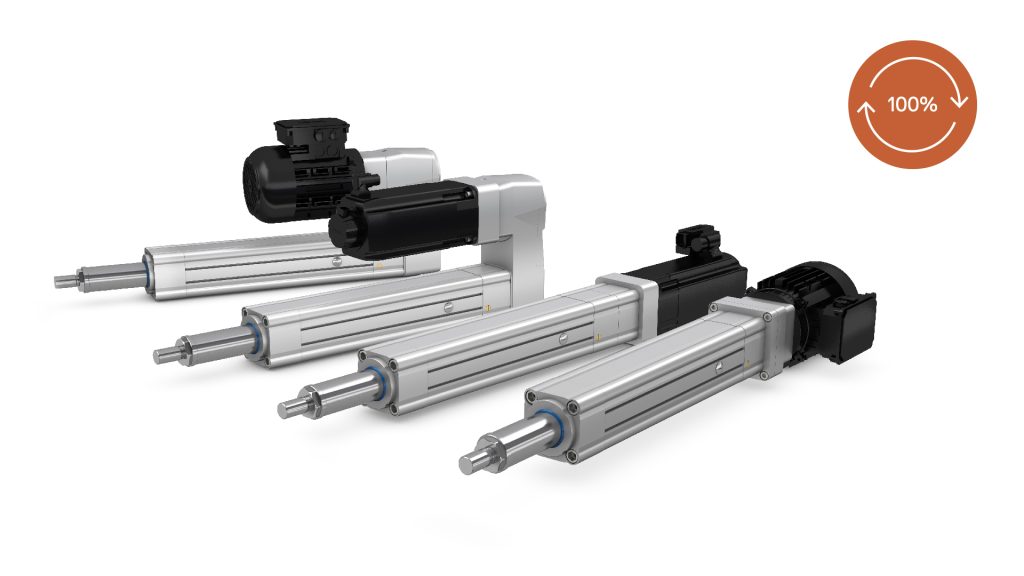

Triết lý thiết kế của Schaeffler trên EMA-100 dựa trên tính mô-đun hóa tối đa (modularity) mở rộng xuống tận cấp linh kiện cơ sở. Trong cùng một kích thước vỏ bọc, hệ thống cho phép người dùng tự cấu hình, lựa chọn các cơ cấu truyền động bên trong (vít me bi hoặc vít me con lăn hành tinh) kết hợp đồng bộ với nhiều dạng hộp số (đồng trục, song song bánh răng thẳng, song song dây đai răng) và các chủng loại động cơ (động cơ bước, động cơ điện xoay chiều AC, hoặc động cơ Servo đồng bộ).

Việc tính toán và cấu hình tổ hợp cơ khí này được chuẩn hóa thông qua công cụ trực tuyến toàn cầu Actuator Select của Schaeffler (địa chỉ truy cập: https://www.schaeffler.de/std/204A), giúp các kỹ sư thiết kế tối ưu hóa chính xác tỷ số giữa hiệu năng vận hành và chi phí đầu tư cho từng ứng dụng cụ thể.

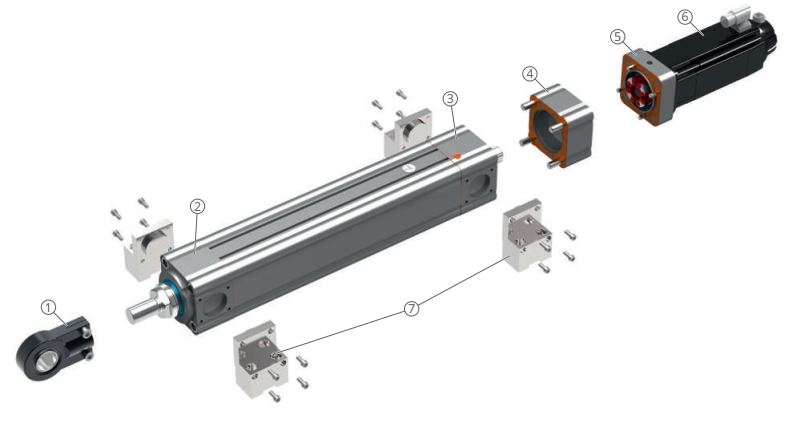

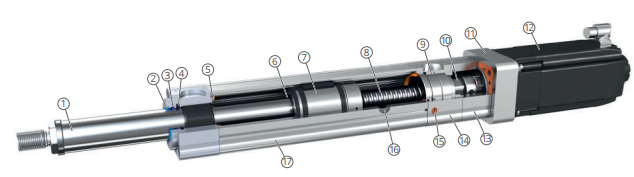

Cấu tạo xi lanh điện EMA-100 Ewellix Schaeffler

2. PHÂN TÍCH ĐẶC TÍNH VÀ HIỆU NĂNG VẬN HÀNH TỔNG THỂ

Hiệu năng vận hành thực tế của một cụm xi lanh điện EMA-100 hoàn chỉnh là kết quả của sự phối hợp động lực học giữa ba thành phần chính: Cơ cấu trục vít chuyển đổi tuyến tính (Linear Unit), Bộ giảm tốc/Hộp số chuyển đổi mô-men (Gearbox) và Động cơ cấp nguồn lực (Motor).

Thông số kỹ thuật cơ sở của hệ thống (Technical Data)

• Hành trình tiêu chuẩn (Stroke): Khả năng tùy chỉnh linh hoạt từ 50 mm đến tối đa 2.000 mm. Đối với khoảng hành trình dưới 1.000 mm, hãng chia theo bước cấu hình 50 mm; đối với khoảng hành trình từ 1.000 mm đến 2.000 mm, bước cấu hình là 100 mm.

• Chu kỳ hoạt động định mức (Duty cycle): Đạt 100%. Thiết bị có năng lực vận hành liên tục không ngừng nghỉ dưới mức tải trọng danh định mà không bị quá nhiệt cơ khí.

• Lực dọc trục động lớn nhất ($F_{max}$): Đạt tới 82 kN (tương đương lực đẩy/kéo hơn 8,2 tấn).

• Tải trọng động danh định của trục vít ($C$): Đạt tới 106 kN đối với phiên bản vít me bi và 145 kN đối với phiên bản vít me con lăn.

• Tốc độ tuyến tính tối đa ở trạng thái không tải ($v_{max}$): Đạt tới 890 mm/s.

• Nhiệt độ môi trường làm việc tiêu chuẩn: Từ -20 °C đến +50 °C đối với các phiên bản tích hợp vít me bi; từ 0 °C đến +40 °C đối với các phiên bản tích hợp vít me con lăn hành tinh.

• Độ ẩm môi trường giới hạn: Từ 90% đến 95% ở trạng thái không ngưng tụ khí.

• Cấp độ bảo vệ môi trường (Ingress Protection): Tiêu chuẩn đạt IP54S (vận hành tĩnh và động chống bụi/tia nước). Hệ thống có thể nâng cấp lên cấp bảo vệ cao cấp IP65 thông qua việc tích hợp các tùy chọn vòng phớt bít kín cải tiến và ống bọc bảo vệ chuyên dụng cho môi trường nhiễm bẩn nặng.

3. THÔNG SỐ KỸ THUẬT CHI TIẾT CỦA CÁC DÒNG CƠ CẤU TUYẾN TÍNH CƠ SỞ (LINEAR UNITS)

Hệ thống cơ cấu chấp hành tuyến tính cơ sở của EMA-100 được phân tách thành hai nhánh công nghệ trục vít cốt lõi, tương ứng với hai cấp hiệu năng và ứng dụng khác nhau:

3.1. Nhóm Phiên bản Sử dụng Trục Vít Me Bi (Dòng EMA-100-1)

Nhóm sản phẩm này ứng dụng cơ chế truyền động bằng vít me bi tiêu chuẩn (Ball screw), tối ưu hóa cho các ứng dụng có yêu cầu tốc độ dịch chuyển từ trung bình đến rất cao, chu kỳ làm việc liên tục, lực đẩy ở mức trung bình và đòi hỏi chi phí đầu tư hợp lý. Dòng EMA-100-1 được chia làm 3 cấu hình mã hiệu kỹ thuật chính dựa trên kích thước trục và bước ren:

Bảng thông số hiệu năng cơ khí dòng vít me bi EMA-100-1

Thuộc tính đặc tính kỹ thuật	Đơn vị	EMA-100-1-BA	EMA-100-1-BB	EMA-100-1-BC	EMA-100-1-CB
Loại trục vít tích hợp	–	Vít me bi	Vít me bi	Vít me bi	Vít me bi
Đường kính trục vít ($d_{screw}$)	mm	32	40	40	40
Bước ren vít me ($p_{screw}$)	mm	10	10	20	10
Lực dọc trục động tối đa ($F_{max}$)	kN	23	57	60	57
Lực dọc trục tĩnh tối đa ($F_{0max}$)	kN	52	60	60	60
Tải trọng động danh định ($C$)	kN	27,1	71,0	41,3	71,0
Tốc độ tuyến tính tối đa ($v_{max}$)	mm/s	260	210	750	210
Gia tốc tuyến tính lớn nhất ($a_{max}$)	$m/s^2$	6	6	12	6
Mô-men xoắn đầu vào tối đa ($M_{max}$)	Nm	44	110	221	110
Hiệu suất truyền động cơ khí ($\eta_{lu}$)	%	> 85	> 85	> 85	> 85
Độ rơ dọc trục / Khe hở đảo chiều	mm	0,20	0,20	0,20	0,20
Cơ cấu đai ốc dự phòng an toàn	–	Không	Không	Không	Có (Chiều đẩy)

Ghi chú kỹ thuật về mã EMA-100-1-CB: Cấu hình này được tích hợp đai ốc dự phòng an toàn (Back-up nut) chuyên biệt cho chiều nén/đẩy. Ở điều kiện làm việc bình thường, đai ốc dự phòng không tiếp xúc với ren trục. Khi đai ốc chịu lực chính gặp sự cố vỡ bi hoặc mài mòn quá giới hạn cơ học, đai ốc dự phòng sẽ lập tức khóa ren vào trục vít để ngăn chặn hiện tượng tụt tải tự do, bảo vệ an toàn cho hệ thống máy móc xung quanh.

3.2. Nhóm Phiên bản Sử dụng Trục Vít Me Con Lăn Hành Tinh (Dòng EMA-100-2-R)

Đây là nhánh sản phẩm cao cấp ứng dụng công nghệ vít me con lăn hành tinh (Planetary roller screw). Cơ chế này thay thế các viên bi bằng một cụm các con lăn có ren quay xung quanh trục vít, làm tăng diện tích tiếp xúc lực lên gấp nhiều lần.

Dòng EMA-100-2-R mang lại mật độ công suất vượt trội, khả năng chịu xung tải cực lớn (va đập tải đỉnh) và tuổi thọ định mức cực cao. Thế hệ cải tiến thứ 2 này được tăng cường độ cứng vững kết cấu, giúp tăng 20% tải trọng động danh định, tăng 60% lực dọc trục danh định (tính theo tuổi thọ $L_{10}$) và kéo dài tuổi thọ vận hành tổng thể lên tới 70% so với thế hệ đầu tiên. Dòng này gồm 2 mã hiệu cấu hình bước ren chính:

Bảng thông số hiệu năng cơ khí dòng vít me con lăn EMA-100-2-R

Thuộc tính đặc tính kỹ thuật	Đơn vị	EMA-100-2-RA	EMA-100-2-RB
Loại trục vít tích hợp	–	Vít me con lăn hành tinh	Vít me con lăn hành tinh
Đường kính trục vít ($d_{screw}$)	mm	30	30
Bước ren vít me ($p_{screw}$)	mm	5	10
Lực dọc trục động tối đa ($F_{max}$)	kN	80	80
Lực dọc trục tĩnh tối đa ($F_{0max}$)	kN	80	80
Tải trọng động danh định ($C$)	kN	105	145
Tốc độ tuyến tính tối đa ($v_{max}$)	mm/s	445	890
Gia tốc tuyến tính lớn nhất ($a_{max}$)	$m/s^2$	6	12
Mô-men xoắn đầu vào tối đa ($M_{max}$)	Nm	110	110
Hiệu suất truyền động cơ khí ($\eta_{lu}$)	%	73	79
Độ rơ dọc trục / Khe hở đảo chiều	mm	0,03	0,05

Quy ước hướng sắp xếp cụm ổ bi đỡ chịu lực trong gối (Bearing Orientation)

Đối với dòng vít me con lăn tải trọng nặng EMA-100-2-R, hãng cung cấp 3 tùy chọn sắp xếp hướng của cụm ổ bi tiếp xúc góc chịu tải dọc trục bên trong gối đỡ gá đuôi nhằm tối ưu hóa tuổi thọ theo đặc thù lực của ứng dụng:

• Cấu hình sắp xếp 2+2 (Mã định danh chéo): Cụm ổ bi được chia đều đối xứng. Phù hợp cho các ứng dụng có lực kéo và lực nén tác động tương đương nhau trong chu kỳ làm việc.

• Cấu hình sắp xếp 3+1 (Mã ưu tiên nén): Tích hợp 3 ổ bi chịu lực theo chiều nén và 1 ổ bi chịu lực theo chiều kéo. Phù hợp cho các ứng dụng nâng hạ hoặc ép tải, nơi lực nén dọc trục chiếm chủ đạo.

• Cấu hình sắp xếp 1+3 (Mã ưu tiên kéo): Tích hợp 1 ổ bi chịu lực theo chiều nén và 3 ổ bi chịu lực theo chiều kéo. Phù hợp cho các ứng dụng kéo tải liên tục.

4. PHÂN TÍCH QUAN HỆ TẢI TRỌNG VÀ TUỔI THỌ (LIFETIME & BUCKLING LOAD)

Hiệu năng thực tế của xi lanh điện bị giới hạn bởi hai yếu tố cơ khí cốt lõi: Tuổi thọ mỏi của trục vít dưới tải và giới hạn uốn dọc chịu nén của trục đẩy khi mở rộng hành trình.

4.1. Cách tính toán Tuổi thọ vận hành danh định ($L_{10}$)

Tuổi thọ của cơ cấu tuyến tính cơ sở được tính toán theo tiêu chuẩn quốc tế dựa trên tải trọng động danh định ($C$) và tải trọng tương đương tác động thực tế trong chu kỳ làm việc ($F_m$). Công thức xác định tuổi thọ danh định theo quãng đường dịch chuyển (tính bằng triệu mét hoặc hành trình) như sau:

Trong đó, $p_{screw}$ là bước ren của trục vít. Đối với dòng vít me con lăn hành tinh, do diện tích tiếp xúc ren lớn, hệ số mũ trong công thức được nâng lên giúp tuổi thọ danh định dưới cùng một mức tải tăng cao vượt trội so với vít me bi tiêu chuẩn. Nếu lực tác động thực tế $F_m$ vượt quá lực dọc trục động lớn nhất tính theo tuổi thọ mỏi ($F_{L10}$ = 32 kN đến 52 kN tùy dòng), tuổi thọ của hệ thống sẽ suy giảm theo hàm mũ lũy thừa 3.

4.2. Giới hạn uốn dọc trục đẩy (Buckling Load)

Khi xi lanh vận hành ở trạng thái đẩy (tải nén dọc trục), trục đẩy chịu ứng suất uốn dọc phụ thuộc trực tiếp vào chiều dài hành trình mở rộng thực tế ($H_0$).

• Với các hành trình ngắn dưới 700 mm, xi lanh có thể chịu được mức tải nén đỉnh tối đa theo thiết kế (23 kN đối với dòng vít me bi nhỏ và lên đến 80 kN đối với dòng vít me con lăn).

• Khi hành trình mở rộng kéo dài từ 1.000 mm đến 2.000 mm, giới hạn tải nén chống uốn dọc tới hạn giảm mạnh theo đồ thị hyperbol. Ở hành trình tối đa 2.000 mm, lực nén an toàn tối đa có thể giảm xuống dưới 30% so với lực định mức ban đầu để đảm bảo trục không bị biến dạng cong vĩnh viễn. Các lực tác động hướng tâm hoặc momen uốn vặn từ đồ gá ngoài nếu có sẽ làm giảm nghiêm trọng hơn nữa giới hạn chịu uốn dọc này.

5. ĐẶC TÍNH KỸ THUẬT CỦA CÁC DÒNG MÔ-ĐUN HỘP SỐ (GEARBOX SYSTEMS)

Hộp số là mô-đun trung gian thực hiện việc truyền nhận động lực từ trục động cơ, biến đổi mô-men xoắn và tốc độ quay trước khi truyền vào trục đầu vào của xi lanh. EMA-100 cung cấp 3 cấu trúc hình học hộp số khác nhau:

5.1. Mô-đun Hộp số Đồng trục thẳng hàng (Inline Gearbox)

• Cấu trúc: Trục động cơ và trục vít me xi lanh nằm trên một đường thẳng đồng trục tuyệt đối. Hệ thống sử dụng khớp nối trục trực tiếp với tỷ số truyền cố định 1:1.

• Hiệu suất truyền động: Đạt xấp xỉ 100%.

• Ưu điểm: Tối ưu không gian lắp đặt theo tiết diện cắt ngang (chiều rộng và chiều cao nhỏ nhất). Thích hợp cho không gian lắp đặt dài và hẹp.

5.2. Mô-đun Hộp số Bánh răng thẳng song song (Spur Gearbox)

• Cấu trúc: Động cơ được lắp song song ngược chiều với thân xi lanh. Truyền động thông qua cụm các bánh răng thẳng (spur gears) ăn khớp trực tiếp.

• Tỷ số truyền ($i_G$): Cung cấp dải tùy chọn rộng từ 1:1, 2:1, đến các tỷ số giảm tốc lớn hơn để tăng mô-men xoắn đầu vào cho xi lanh.

• Hiệu suất truyền động: Đạt từ 85% đến 90%.

• Đặc tính an toàn: Có thể tích hợp thêm cụm Phanh ly tâm (Centrifugal Brake Type B). Đây là cơ cấu an toàn thuần cơ khí, tự động kích hoạt lực phanh ma sát dựa trên lực ly tâm khi tốc độ quay vượt quá giới hạn thiết kế. Tính năng này giúp kiểm soát tốc độ rơi tự do của tải trọng khi xi lanh chuyển động đi xuống trong tình huống hệ thống bị mất nguồn điện đột ngột.

5.3. Mô-đun Hộp số Dây đai song song (Belt Gearbox)

• Cấu trúc: Động cơ lắp song song với thân xi lanh, truyền động thông qua hệ thống pulley và dây đai răng hiệu suất cao không trượt.

• Liên kết cơ khí: Sử dụng cơ cấu ống lót côn chuyên dụng (Taper Bushing) để khóa chặt pulley vào trục đầu vào của xi lanh và trục động cơ, đảm bảo không xảy ra hiện tượng rơ lỏng hoặc trượt trục khi đảo chiều lực liên tục dưới tải lớn.

• Bít kín môi trường: Toàn bộ vỏ bọc của hộp số dây đai được quét hợp chất làm kín chuyên dụng (Loctite 574) tại các bề mặt ghép nối trước khi siết vít lực, đảm bảo duy trì nghiêm ngặt cấp bảo vệ chống thâm nhập IP54 hoặc IP65 cho toàn bộ hệ thống truyền động.

6. GIAO DIỆN MẶT BÍCH KẾT NỐI ĐỘNG CƠ (MOTOR ADAPTERS)

Mô-đun mặt bích thích ứng động cơ mang lại khả năng kết nối linh hoạt dạng chuẩn hóa với hầu hết các hãng động cơ Servo và động cơ AC công nghiệp thông dụng toàn cầu. Hệ thống chia làm hai kiểu trục đầu vào cơ sở:

6.1. Giao diện Trục Then hoa Tiêu chuẩn (Spline Interface)

Đây là cấu hình trục đầu vào có răng then hoa dọc trục theo tiêu chuẩn hình học riêng của hệ sinh thái dòng EMA từ Schaeffler. Kiểu giao diện này tối ưu cho việc kết nối đồng bộ trực tiếp với các cụm hộp số chính hãng EWELLIX, đảm bảo triệt tiêu độ rơ quay và phân phối đều ứng suất xoắn lên toàn bộ chu vi trục.

6.2. Giao diện Trục rãnh then công nghiệp (Keyway Interface)

Trục đầu vào của xi lanh được gia công một rãnh then bằng phẳng tiêu chuẩn. Giao diện này cho phép các kỹ sư dễ dàng kết nối xi lanh với các loại khớp nối trục tiêu chuẩn, hộp số giảm tốc thương mại của bên thứ ba, hoặc các dòng động cơ công nghiệp có sẵn trên thị trường mà không cần qua bộ chuyển đổi đặc biệt.

7. PHỤ KIỆN ĐỒ GÁ LẮP ĐẶT VÀ KHẢ NĂNG CHỊU TẢI (ATTACHMENTS)

Hệ thống đồ gá cơ khí lắp đặt của EMA-100 được chia thành hai nhóm phân cấp rõ rệt nhằm định vị thiết bị vào bệ máy một cách chắc chắn:

7.1. Đồ gá sơ cấp (Primary Attachments) – Lắp trên đầu trục đẩy

Là điểm tiếp xúc trực tiếp và truyền lực đẩy/kéo tới tải chuyển động. Các tùy chọn phụ kiện bao gồm:

• Khớp cầu đầu trục đẩy (Rod end): Cho phép trục đẩy có một góc lệch tâm nhỏ linh hoạt khi di chuyển, khử ứng suất uốn cục bộ do sai lệch chế tạo của cơ cấu dẫn hướng ngoài.

• Đầu chốt chữ U (Rod clevis): Chế tạo theo tiêu chuẩn công nghiệp DIN 8132, kết nối thông qua một chốt định vị chịu lực cắt lớn. Phù hợp cho liên kết bản lề xoay một phương cố định.

7.2. Đồ gá thứ cấp (Secondary Attachments) – Lắp trên thân gối đỡ hoặc đuôi hộp số

Là điểm tựa chịu lực phản hồi (reaction force) từ xi lanh truyền về bệ máy chịu lực. Các tùy chọn bao gồm:

• Gá khớp trục quay ngoài (Male trunnion mount): Tích hợp hai chốt trục nhô ra hai bên thân gối đỡ ổ bi.

• Gá khớp trục quay trong (Female trunnion mount): Thiết kế dạng hốc chứa trục quay bên trong với chiều rộng gá lắp tiêu chuẩn.

• Ổ đỡ trơn tích hợp ống lót gá đuôi (Rear plain bushing attachment): Thường bố trí ở phần đuôi của vỏ hộp số song song. Sử dụng các vít bắt liên kết chịu lực siết mô-men lớn (ví dụ mã vít M12x140 với lực siết định mức 75 Nm) kết hợp chất khóa ren hóa học (Loctite 243) để cố định chắc chắn cụm xilanh vào khung máy.

8. HỆ THỐNG CẢM BIẾN VÀ GIẢI PHÁP TÍCH HỢP ĐIỆN HÓA

8.1. Cảm biến hành trình tiệm cận lắp ngoài (Proximity Switches)

Để kiểm soát giới hạn hành trình an toàn và xác định vị trí gốc (Home), bên trong cụm đai ốc trục vít của EMA-100 được tích hợp sẵn một vòng nam châm vĩnh cửu. Dọc theo thân nhôm bảo vệ bên ngoài của xi lanh có gia công các rãnh dẫn hướng để lắp đặt các cảm biến tiệm cận từ tính gắn ngoài. Dòng EMA-100 tương thích tiêu chuẩn với các cảm biến cao cấp của hãng IFM Electronic:

• Mã cảm biến MK5155: Cấu hình tiếp điểm thường đóng (NC). Thường dùng làm cảm biến ngắt nguồn khẩn cấp ở hai đầu giới hạn hành trình mở và co của xi lanh.

• Mã cảm biến MK5159: Cấu hình tiếp điểm thường mở (NO). Thường dùng làm cảm biến nhận diện vị trí trung gian hoặc vị trí gốc thiết lập ban đầu.

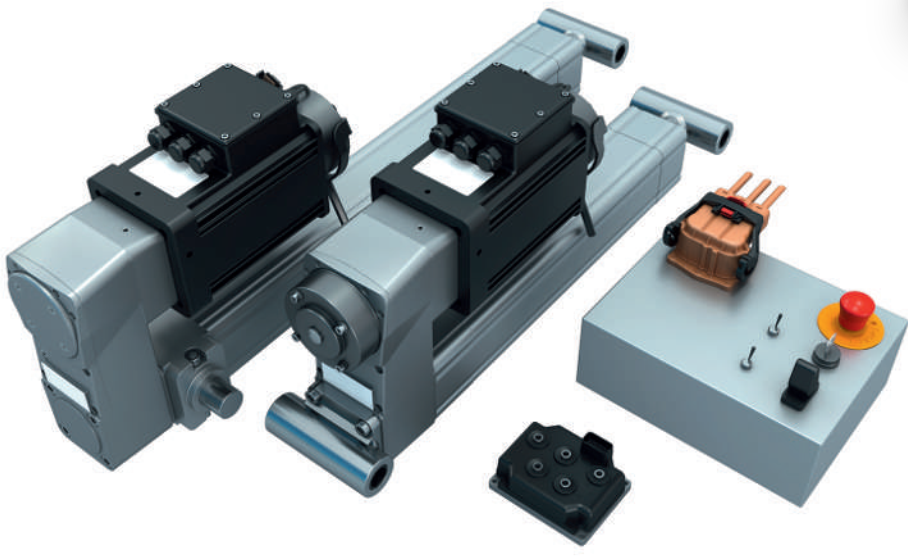

8.2. Giải pháp Hệ sinh thái Điện hóa e-MOVEKIT

Đối với các ứng dụng trên xe cơ giới di động hoặc máy móc công trình hạng nhẹ, Schaeffler cung cấp bộ tùy chọn tích hợp điều khiển động cơ đồng bộ mang tên e-MOVEKIT. Đây là giải pháp điện hóa dạng “Plug-and-play” toàn diện:

• Chức năng: Tích hợp sẵn bộ điều khiển công suất, phần mềm quản lý và các thuật toán kiểm soát lực kéo/đẩy, tốc độ và vị trí vòng kín.

• Lợi ích: Đơn giản hóa cấu trúc kết nối cơ điện, giảm thiểu tối đa thời gian lập trình hệ thống và chi phí thiết kế tủ điện cho kỹ sư nhà máy.

9. QUY TẮC VÀ GIỚI HẠN VẬN HÀNH BẮT BUỘC TỪ HÃNG

Để đảm bảo hiệu năng vận hành đạt đúng thông số thiết kế và duy trì tuổi thọ mỏi tối đa cho hệ thống trục vít bên trong, người vận hành bắt buộc phải tuân thủ nghiêm ngặt các nguyên lý kỹ thuật sau:

1. Tuyệt đối không để xi lanh chịu tải trọng ngang (Lateral loads): Cơ cấu trục vít me bi và vít me con lăn của EMA-100 chỉ được thiết kế để hấp thụ lực kéo và lực nén thuần túy dọc theo trục tâm đối xứng của xi lanh. Mọi thành phần lực hướng tâm, lực ngang hoặc mô-men xoắn vặn tác động lên trục đẩy sẽ làm lệch tâm đai ốc, gây mài mòn cục bộ nghiêm trọng, phá hủy màng mỡ bôi trơn và làm rách hệ thống phớt bít kín môi trường, dẫn đến hỏng hóc xilanh trong thời gian ngắn. Các tải trọng ngang bắt buộc phải được triệt tiêu hoàn toàn thông qua hệ thống thanh dẫn hướng độc lập bên ngoài (external guiding system).

2. Cấm va chạm vách chặn cơ khí (Mechanical limits): Trong quá trình lập trình hệ thống điều khiển tự động dưới tải, tuyệt đối không được để trục đẩy dịch chuyển hết biên độ và đâm va chạm mạnh vào các vách chặn cơ khí cố định ở hai đầu thân xi lanh. Việc va chạm xung lực lớn ở tốc độ cao sẽ gây ra hiện tượng kẹt ren cơ học hoặc phá hủy bề mặt rãnh chạy bi/con lăn. Hành trình phần mềm trong chương trình PLC luôn phải được cài đặt ngắn hơn hành trình cơ khí thực tế của xi lanh ít nhất từ 5 mm đến 10 mm mỗi bên.

3. Giới hạn thông số khi căn chỉnh thủ công (Manual Setup limits): Trong giai đoạn lắp đặt máy, thử nghiệm hoặc căn chỉnh các công tắc hành trình bằng tay thông qua cơ cấu vận hành thủ công (Manual override) trên hộp số song song, người vận hành phải khống chế tốc độ dịch chuyển tuyến tính của trục đẩy ở mức nhỏ hơn 125 mm/s và mô-men xoắn tác động vào trục đầu vào phải nhỏ hơn 20 Nm. Việc dùng dụng cụ cầm tay vặn quá lực hoặc quá tốc độ quy định này sẽ gây quá tải và làm sứt mẻ cụm bánh răng truyền động bên trong hộp số giảm tốc.
