Cảm biến tiệm cận vuông 2 dây DC UP25S-5U

Liên hệ

Cảm biến từ (Tiệm cận)
Điện áp 12-24VDC
Hình dạng Vuông 2 dây
Kích thước: 25x25mm
Khoảng cách phát hiện: 5mm

Thông tin
Catalogue

Cảm biến tiệm cận vuông 2 dây DC UP25S-5U – hay còn gọi là cảm biến tiệm cận Hanyoung loại vuông 2 dây UP25S-5U là thiết bị được ứng dụng xác định vị trí trên thang máy, vị trí trên băng tải và phát hiện giới hạn của chuyển động có biên độ. Cảm biến tiệm cận vuông 2 dây DC UP25S-5U được dùng tín hiệu để phản hồi tốc độ quay và nhận biết vật thể kim loại mà không cần tiếp xúc.

Cảm biến tiệm cận vuông 2 dây DC UP25S-5U

Cảm biến tiệm cận vuông 2 dây DC UP25S-5U được thiết kế với kích thước nhỏ gọn, giúp tiết kiệm tối đa không gian lắp đặt và không gian làm việc, được sản xuất bởi Hanyoung Nux – một thương hiệu toàn cầu trong việc sản xuất, phân phối thiết bị điện công nghiệp – điện tự động hóa. Cảm biến tiệm cận vuông 2 dây DC UP25S-5U đã và đang được thị trường Việt Nam ưa chuộng và tin dùng rộng rãi.

Kích thước và mặt cắt Cảm biến tiệm cận vuông 2 dây DC UP25S-5U

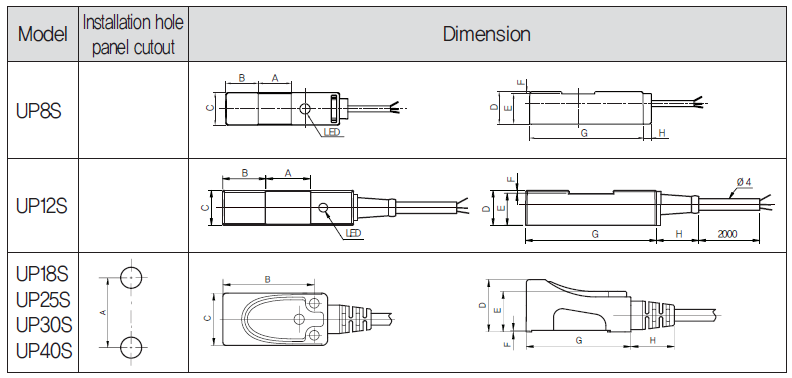

Kích thước Cảm biến tiệm cận vuông 3 dây

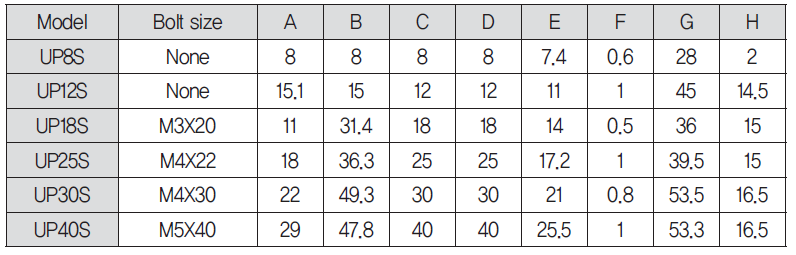

Kích thước Cảm biến tiệm cận vuông 3 dây.

Kích thước và mặt cắt Cảm biến tiệm cận vuông 2 dây DC UP25S

Đơn vị: mm

Bảng thông số kỹ thuật của Cảm biến tiệm cận vuông 2 dây DC UP25S-5U

Mã hàng		Phân cực	UP25S-5T	UP25S-8T	UP25S-12T	UP30S-10T	UP30S-15T	UP40S-20T
		Không phân cực	UP25S-5U	UP25S-8U	UP25S-12U	UP30S-10U	UP30S-15U	UP40S-20U
Vật thể phát hiện tiêu chuẩn(mm)			Sắt 25X25X1	Sắt 30X30X1	Sắt 35X35X1	Sắt 30x30x1	Sắt 45x45x1	Sắt 60x60x1
Khoảng cách phát hiện			5mm	8mm	12mm	10mm	15mm	20mm
Khoảng cách cài đặt			0~4mm	0~6.4mm	0~9.6mm	0~8mm	0~12mm	0~16mm
Độ trễ			Nhỏ hơn 10% khoảng cách phát hiện
Tần số đáp ứng			500Hz	350Hz	250Hz	300Hz	200Hz	150Hz
Nguồn cấp			12 -24V DC (Dải điện áp khả dụng 5 – 35V DC)
Tín hiệu ra	Công suất mạch hở/kín		Tối đa 200mA (Tải trở)
	Điện áp dư		T (Phân cực): Tối đa 3.5V, U (Không phân cực): Tối đa 5V
Dòng tiêu thụ			Tối đa 1mA
Chỉ thị khi hoạt động			LED đỏ
Mạch bảo vệ			Mạch bảo vệ đấu ngược cực nguồn, mạch bảo vệ chống đột biến điện và mạch bảo vệ quá dòng được tích hợp sẵn
Cấp bảo vệ			IP67 (IEC 60529)
Dạng kết nối			Loại dây cáp (Cáp tiêu chuẩn dài 2m), Cáp nối rơ le
Nhiệt độ và độ ẩm môi trường			-25~70 độ C (Nhỏ hơn ±10% theo khoảng cách phát hiện ở nhiệt độ 20 độ C). 35~85%RH
Điện trở cách điện			Tối thiểu 50MΩ (500V DC tiêu chuẩn mega)
Độ bền điện			2000V AC 50/60 Hz trong 1 phút
Chống rung			Tần số 10-55Hz, biên độ kép 1.5mm trên mỗi phương X, Y, Z trong 2 giờ
Chống sốc			500m/s ² trên mỗi phương X, Y, Z cho 3 lần
Vật liệu			Vỏ: Nhựa PBT, Vỏ bọc dây cáp: Nhựa dẻo Polyeste
Trọng lượng	Loại dây cáp		Khoảng 80g	Khoảng 80g	Khoảng 80g	Khoảng 90g	Khoảng 90g	Khoảng 110g
	Đầu nối relay		Khoảng 40g	Khoảng 40g	Khoảng 40g	Khoảng 60g	Khoảng 60g	Khoảng 80g

Bảng chọn sản phẩm của Cảm biến tiệm cận vuông 2 dây DC UP25S-5U

Mã hàng	Ký hiệu							Thông tin
UP		S-						Cảm biến tiệm cận dạng điện từ
Vùng cảm biến	8							8 X 8 ㎜
	12							12 X 12 ㎜
	18							18 X 18 ㎜
	25							25 X 25 ㎜
	30							30 X 30 ㎜
	40							40 X 40 ㎜
Cấu trúc		S						Loại vuông
Khoảng cách phát hiện			2					2 ㎜ (Chỉ với UP8S-2)
			4					4 ㎜ (Chỉ với UP12S-4)
			5					5 ㎜ (Chỉ với UP18S-5, UP25S-5)
			8					8 ㎜ (Chỉ với UP18S-8, UP25S-8, UP25F-8)
			10					10 ㎜ (Chỉ với UP30S-10)
			12					12 ㎜ (Chỉ với UP25S-12)
			15					15 ㎜ (Chỉ với UP30S-15)
			20					20 ㎜ (Chỉ với UP40S-20)
Nguồn và loại đầu ra				N				Ngõ ra DC NPN
				P				Ngõ ra DC PNP
				A				Loại 2 dây AC (Ngoại trừ UP18S)
				T				Loại 2 dây DC (Phân cực)
				U				Loại 2 dây DC (Không phân cực)
Trạng thái đầu ra					A			Thường mở (N.O)
Trạng thái đầu ra					C			Thường đóng (N.C)
Hướng cảm biến						–		Không chỉ thị từ mặt trước
Hướng cảm biến						U		Từ mặt trên (Chỉ dùng với loại vuông UP18S)
Dạng kết nối							–	Không chỉ thị (loại dây cáp)
Dạng kết nối							CR	Đầu nối relay
