Cầu dao khối đúc NF125-CV 2P 80A 100A Mitsubishi. là cầu dao loại nhỏ được sản xuất dựa trên tiêu chuẩn IEC
Thông tin đặt hàng Cầu dao khối đúc NF125-CV 2P 80A 100A Mitsubishi
Dòng sản phẩm
| Frame (A) Classification | 30 32 | 50 60 63 | 100 125 | 160 | |||
| Molded Case Circuit Breakers | NF-C Economy class | NF63-CV | NF125-CV | ||||
| NF-S Standard class | NF32-SV | NF63-SV | NF125-SV NF125-SGV NF125-SEV | NF160-SGV | |||
| NF-H/L High-performance class | NF63-HV | NF125-HV NF125-LGV NF125-HEV NF125-HGV | NF160-LGV NF160-HGV | ||||
| NF-R/U Ultra current-limiting class | NF125-RGV NF125-UV | ||||||
| Earth Leakage Circuit Breakers | NV-C Economy class | NV63-CV | NV125-CV | ||||
| NV-S Standard class | NV32-SV | NV63-SV | NV125-SV NV125-SEV | ||||
| NV-H/R High-performance class | NV63-HV | NV125-HV NV125-HEV | |||||
| Motor Protection Breakers | NF-MB | NF63-CV (*1) NF63-SV (*1) | NF125-SV (*1) | ||||
| NF32-SV (*1) | |||||||
| UL Certified Circuit Breakers | UL 489 Listed MCCB | NF50-SVFU NF100-CVFU NF100-SRU NF125-SVU NF100-HRU NF50-SMU NF125-HVU | |||||
| UL 489 Listed ELCB | NV50-SVFU | NV100-CVFU NV100-SRU NV125-SVU NV100-HRU NV125-HVU | |||||
| UL 1077 Recognized Circuit Breakers for Control boards | NF30-FAU | NF50-FAU NF50-FHU | NF100-FHU | ||||
| NV30-FAU | NV50-FAU NV50-FHU | NV100-FHU | |||||
| Measuring Display Unit Breakers | MDU Breakers | ||||||
| DC high voltage | NF-HDV | NF63-HDV | |||||
| NF-HDVA | NF125-HDVA | ||||||
| NF-HDW | |||||||
| Miniature Circuit Breakers | BH-DN | BH-D6 BH-D10 | |||||
| Residual Current Circuit Breaker | BV-D | ||||||
| Residual Current Circuit Breaker with Overload Protection | BV-DN BV-DN6 | ||||||
| Isolating Switch | KB-D | ||||||
| Circuit Protectors | CP30-BA | ||||||
| Air Circuit Breakers | AE-SW | ||||||
| Related Components | Earth Leakage Relays | NV-ZBA, NV-ZSA, NV-ZHA, NV-ZLA | |||||
| Note *1 When placing an order, specify “MB”. | |||||||

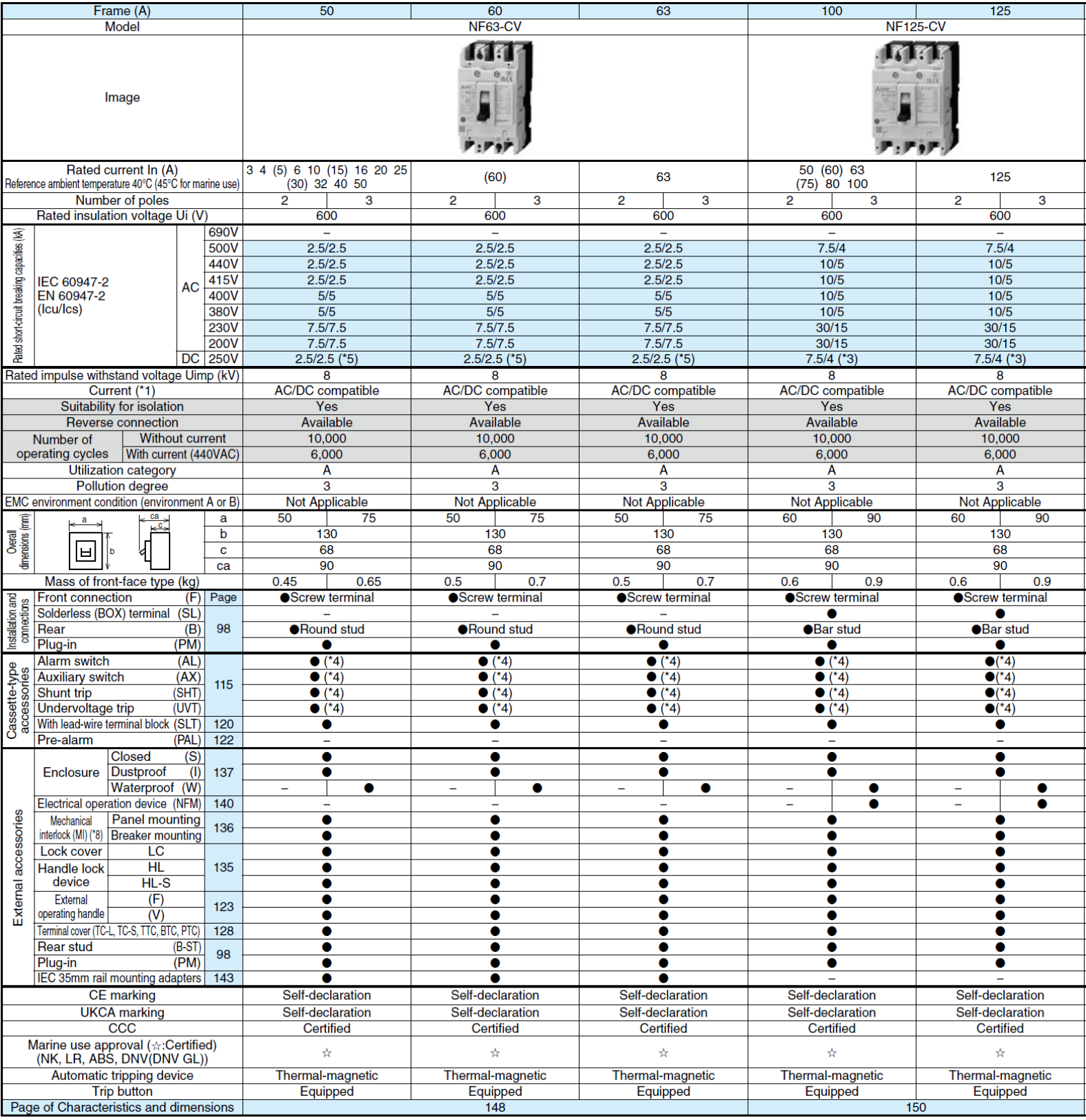

Thông số kỹ thuật
Lưu ý:
*1 Các đặc tính vận hành khác nhau giữa AC và DC.
*2 Đối với dòng định mức 100A, định mức NK không được hiển thị.
*3 Đối với sản phẩm 3 cực, hãy kết nối cáp/thanh cái với hai đầu cực bất kỳ và đối với sản phẩm 4 cực, hãy kết nối cáp/thanh cái với bất kỳ
hai thiết bị đầu cuối ngoại trừ N-cực.
Khi kết nối cáp/thanh cái như minh họa bên phải, có thể áp dụng tối đa 400VDC cho sản phẩm 3 cực và
tối đa 500VDC cho sản phẩm 4 cực.
*4 Phụ kiện này là loại băng cassette và khách hàng có thể tự lắp đặt. Kích thước khung lên tới 250A có thể được cài đặt chặt chẽ,
ngoại trừ những người có UVT.
*5 Đối với sản phẩm 3 cực, hãy kết nối cáp/thanh cái với hai đầu cực bất kỳ và đối với sản phẩm 4 cực, hãy kết nối cáp/thanh cái với bất kỳ
hai thiết bị đầu cuối ngoại trừ N-cực.
Không khả dụng để sử dụng với kết nối như hình bên phải.
*6 Đặt hàng với bộ ngắt mạch.
*7 Đầu ra rơle trạng thái rắn có sẵn dưới dạng tùy chọn. Chỉ định nếu đầu ra tiếp điểm này là cần thiết. Khối đầu cuối dây dẫn (SLT)
được trang bị theo tiêu chuẩn.
*8 Không có chức năng cách ly ngoại trừ khung 400A đến 800A.
