Khởi động từ SD-N300 DC110V 2a2b Mitsubishi là cầu dao sử dụng các đầu cuối CAN cho 10AF đến 35AF nhằm cho phép đi dây dễ dàng và an toàn. Có thể gắn bộ hấp thụ đột biến điện vào các model từ 35AF trở xuống cũng như có thể kiểm soát đột biến điện nhờ kích thích điện từ chạy bằng AC DC cho các model từ 50AF trở lên.
Thông tin đặt hàng Khởi động từ SD-N300 DC110V 2a2b Mitsubishi
Khởi động từ S-N

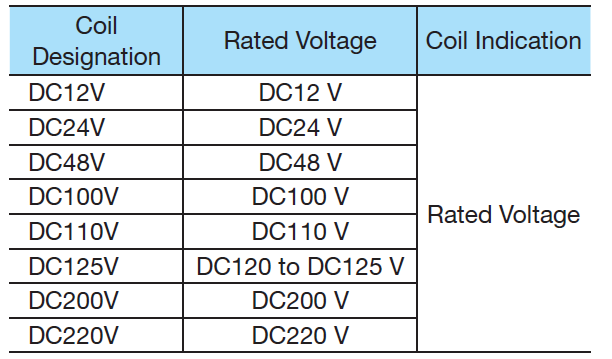

Loại cuộn dây và định mức (Loại hoạt động điện áp xoay chiều)
Lưu ý 1. Cuộn dây không có cực tính.
Lưu ý 2. Nếu nguồn điện vận hành được chỉnh lưu, thì hãy chuyển công tắc cuộn dây ở phía DC.
Lưu ý 3. Loại SD-N125 đến N400, DUD-N60 đến N260 có 2 ổ cắm trong cuộn dây mắc nối tiếp.

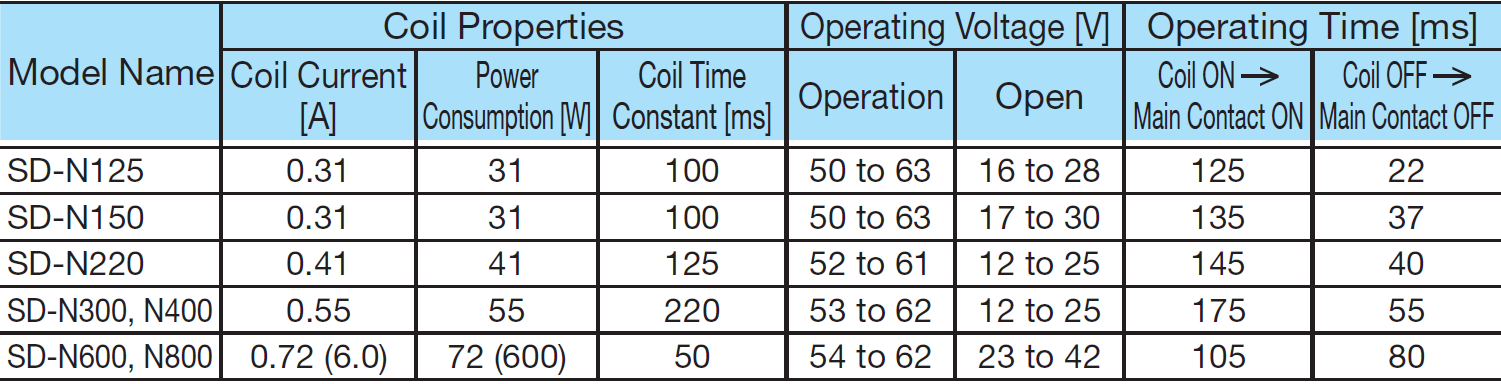

Thuộc tính
Lưu ý 1. Bảng bên trái cho biết thuộc tính thô chỉ số cho cuộn dây DC100V. Các giá trị trong ngoặc đơn cho SD-T12 đến T32 biểu thị thuộc tính thô chỉ số cho cuộn dây DC12V hoặc DC24V.
Lưu ý 2. Điện áp biến tần ở 20°C trạng thái lạnh. Điện áp cho cuộn dây khác hơn DC100V có thể được tính toán
tỉ lệ thuận.
Ví dụ: Đối với cuộn dây DC24V, hãy điều khiển điện áp ≈ (24 ÷ 100) x biến tần điện áp trong bảng trên
Lưu ý 3. Công suất tiêu thụ và cuộn dây hằng số thời gian là các giá trị trung bình. Đây là gần như giống nhau cho cuộn dây khác với DC100V.
Lưu ý 4. Dòng điện cuộn dây là bình thường giá trị với DC100V được áp dụng. Chia công suất tiêu thụ của cuộn dây điện áp cho cuộn dây khác DC100V.
Ví dụ: Đối với cuộn dây DC24V, dòng điện cuộn dây ≈ tiêu thụ điện khỏi bàn trên ÷ 24
Lưu ý 5. Thời gian truyền động là với DC100V áp dụng cho một tiếp điểm phụ tiêu chuẩn sắp xếp. Đây gần như là những tương tự cho các cuộn dây khác DC100V.
Lưu ý 6. Giá trị trong ngoặc đơn cho Các loại SD-N600, N800 cho biết cuộn dây xâm nhập hiện tại và tạm thời sự tiêu thụ năng lượng. Không có dòng khởi động cho các khung khác.
Lưu ý 7. Thời gian truyền động (cuộn dây TẮT chính liên lạc TẮT) chậm lại khi kết hợp với một bộ hấp thụ đột biến yếu tố, vì vậy cần phải cẩn thận với thời gian trình tự. Hơn nữa, chỉ sử dụng sau khi xác nhận không có lỗi với ứng dụng thực tế.
