Thanh trượt vuông hay còn được nhắc đến với cái tên quen thuộc là ray trượt vuông, Linear guideways. Đây là một trong những thiết bị cơ khí quan trọng và là một phần của hệ thống dẫn hướng tính. Thiết bị này được ứng dụng trong các hệ thống tự động hóa với vai trò là chuyển động tịnh tiến.
Tuy là thiết bị quan trọng và được ứng dụng nhiều. Thế nhưng nhiều người chưa nắm được ray trượt vuông là gì? Ứng dụng thế nào? Và giá của nó ra sao? Nên chọn mua hãng nào?
Tìm hiểu về thanh trượt vuông
Thanh trượt vuông tuy được ứng dụng vô cùng phổ biến hiện nay những nhiều người chưa nắm được thanh trượt vuông là gì? Cấu tạo của nó ra sao?
Thanh trượt vuông là gì?
Thanh trượt vuông (thanh ray vuông ) là thiết bị dẫn hướng một cách chính xác và chịu được tải trọng cao và hoạt động dựa trên nguyên lý chuyển động tịnh tiến giữa con trượt vuông và thanh trượt vuông. Giúp các hoạt động đi theo một đường tuyến tính cố định được thực hiện
Thanh trượt vuông sẽ giúp cơ cấu của máy chuyển động (chuyển động tới, chuyển động lui) tự động một cách vô cùng trơn tru và chính xác nhất. Thế nhưng thanh trượt vuông cần yêu cầu hệ thống thanh ray trượt vuông phải thẳng so với lại khả năng tải cao và có độ cứng vững tốt, không có hiện tượng dính, trơn khi trượt
So với những loại được gọi thanh trượt dẫn hướng khác như thanh trượt tròn thì thanh trượt vuông nó đáp ứng được về độ cứng, cấp độ chính xác va tải trọng nặng gấp hơn 1.5 lần so với dòng thanh trượt tuyến tính tròn truyền thống
Cấu tạo và thông số của con trượt vuông
Tùy vào các cách thức hoạt động và mục đích sử dụng của từng loại con trượt vuông mà chúng sẽ có các chi tiết máy với các thông số khác nhau. Việc này đã được thể hiện được thông qua bảng thông số của các thiết bị trên từng loại ray trượt vuông mà những kỹ thuật viên chuyên nghiệp mới nhận ra sự khác biệt
Nhưng chúng vẫn có một thiết kế tương tự nhau. Căn bản nhất là bap gồm một block trượt vuông và một ray trượt. Nó có nhiều bản nhưng hiện tại phổ biến nhất là bản 15,20 và 25mm. Đi kèm với trượt là block trượt tương ứng với kích cỡ và loại ray (thanh trượt nhỏ hoặc thanh trượt lớn).
Cấu tạo chung:
|  |
+ Tốc độ tối đa có thể đạt được V = 5 m/s
+ Nhiệt độ tối đa tmax = 100 oC (Cơ cấu dẫn hướng LLT có thể hoạt động liên tục trong khoảng nhiệt độ -20 oC tới + 80 oC . Tại 100 cơ cấu chỉ có thể làm việc trong một thời gian ngắn)
+ Bôi trơn: Tất cả các bệ đỡ được bôi trơn loại mỡ LGEP của SKF, có thể bổ xung hoặc thay thế cùng loại
+ Ma sát: Thiết kế của EWELLIX với bốn hàng bi có hai điểm tiếp xúc với mỗi viên bi làm giảm thiểu ma sát đến mức tối thiểu (hệ số ma sát lăn cho LLT không có phớt chặn vào khoảng 0,003)
Vật liệu chế tạo
Loại ray trượt vuông này có thể được sản xuất ra bằng rất nhiều chất liệu khác nhau. Và chúng cũng có thể được thay thế tùy vào nhu cầu sử dụng, yêu cầu kỹ thuật của máy móc… Tuy nhiên, chủ yếu chúng được làm từ các loại vật liệu chính gồm:
- Thép, nhiệt luyện cảm ứng
- Thép, nhiệt luyện (thấm carbon)
Thép ổ lăn - Thép mạ kẽm
- Composite POM được làm cứng
- Xốp EPU
- Nhựa đàn hồi
Phân loại thanh ray trượt vuông Ewellix
Trên thị trường hiện nay có rất nhiều loại sản phẩm thanh trượt vuông bán ra. Tuy nhiên, chủ yếu dựa trên sức chịu tải để có thể phân ra thành các loại như sau:
- Thanh trượt vuông LLS (loại tải vừa)
- Thanh trượt vuông LLT (Loại tải lớn)
- Thanh trượt vuông LLB (Loại con lăn tải lớn tốc độ cao)
Ưu điểm của thanh trượt vuông
Sở dĩ thiết bị này được ứng dụng nhiều nhất so với các sản phẩm thanh trượt vuông khác bởi chúng có những tính năng cực kỳ nổi bật như:
Hoạt động êm và tuổi thọ làm việc cao
Cơ cấu dẫn hướng thế hệ mới LLT có bốn hàng bi với góc 45 độ giữa bi và rãnh lăn. Thiết kế kiểu X làm tăng khả năng chụi lệch cũng như mất đồng phẳng. Sai số khi lắp ráp có thể tránh được ngay cả khi có dự ứng lực, cho khả năng làm việc êm. Ma sát được giảm tối thiểu, đem lại lợi ích ổn định cao, bảo dưỡng ít trong suốt vòng đời sản phẩm
Giải pháp cho cơ cấu thiết kế tùy biến
Những ứng dụng khác nhau sẽ có tốc độ khác nhau, độ chính xác khác nhau, cũng như các đòi hỏi làm việc trong môi trường khác nhau. Thanh trượt LLT của EWELLIX có thể cung cấp theo bộ giúp giảm chi phí và phù hợp cho nhiều ứng dụng khác nhau. Các cấp chính xác và độ dư ứng lực có nhiều mức khác nhau để sử dụng cho các ứng dụng yêu cầu độ cứng vững và độ chính xác khác nhau. Hơn thế nữa, tùy vào môi trường hoạt động các phụ kiện có thể cung cấp tương thích và gia tăng tuổi thọ sản phẩm
Độ cứng vững, độ bền và cấp chính xác làm tăng hiệu quả

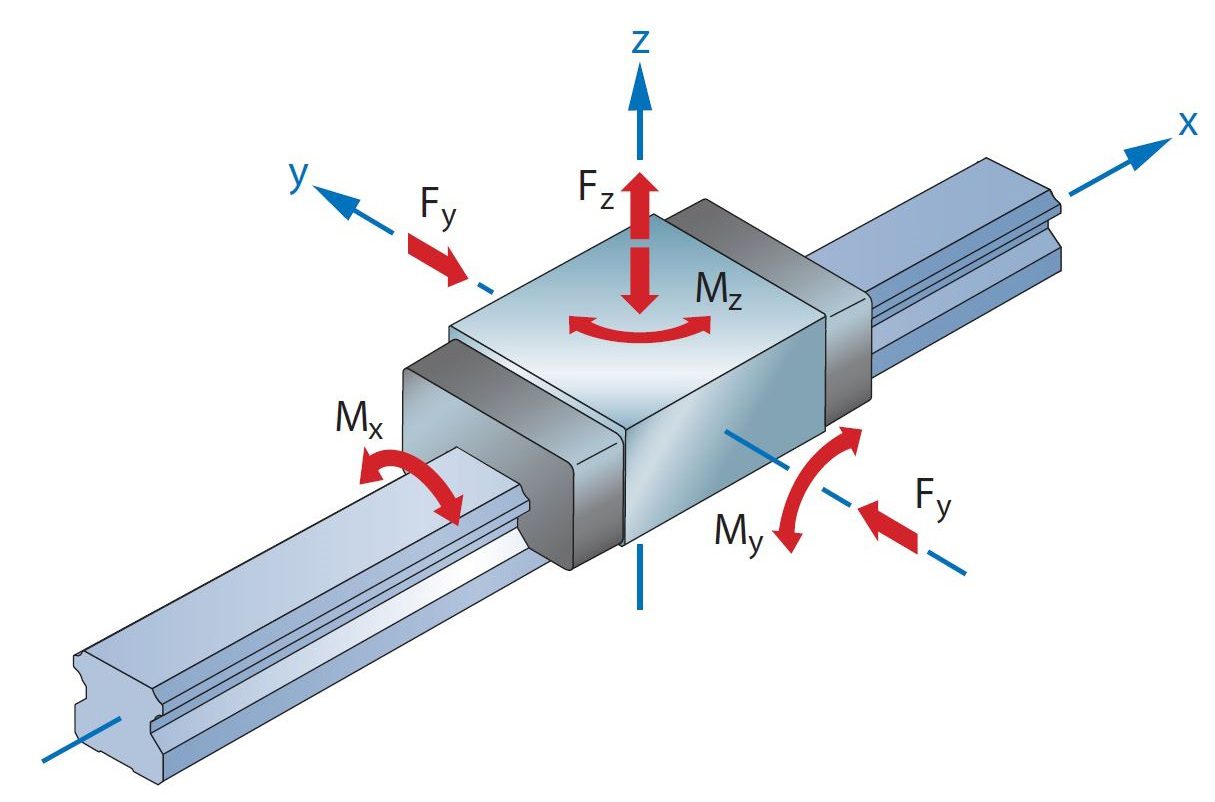

Kết cấu bốn hàng bi với góc tiếp xúc 45 độ sẽ phân phối tải trọng đều bốn hướng theo tiêu chuẩn ISO 14728. Tính năng cho khả năng có những thiết kế sản phẩm đa dạng. Ngay cả với cơ cấu chỉ có một thanh trượt vẫn mang lại khả năng chụi tải trọng và moment xoắn cao
Tuổi thọ làm việc dài và giảm thiểu chi phí bảo trì
Các bệ đỡ dẫn hướng của EWELLIX luôn được bôi trơn sẵn. Các lớp đệm giữ mỡ được đặt ở hai đầu bệ đỡ, đảm bảo việc bôi trơn liên tục lên các viên bi. Ở hai đầu bệ đỡ đều có các lỗ bôi trơn tương thích với các hệ thống bôi trơn tự động.
Ứng dụng của ray trượt vuông
Hiện tại thì trong số các loại ray trượt vuông hiện có ở trên thị trường thị thiết bị ray trượt vuông là sản phẩm được ứng dụng phổ biến và rộng rãi nhất. Chúng đem lại hiệu quả tốt nhất khi dẫn hướng. Và trên thị trường thì hầu hết các sản phẩm máy sản xuất gia công đều được sử dụng thanh trượt vuông như:
+ Máy CNC cơ khí
+ Máy CNC khắc đá
+ Máy CNC gỗ
+ Máy in 3D
+ Máy plasma
+ Máy lắp đặt cánh tay robot công nghiệp
+ Các thiết bị đo lường có chính xác cao
Giá thanh trượt vuông
Thanh trượt vuông được ứng dụng rất nhiều trong các thiết bị máy móc. Chính vì vậy cho nên hiện nay rất nhiều người quan tâm đến giá thanh trượt vuông.
Thì như chúng ta cũng biết giá thanh trượt vuông tùy từng nơi sẽ có mức giá khác nhau. Cũng như chúng còn phụ thuộc rất nhiều vào kích thước của từng loại. Chính vì vậy cho nên không phải loại nào cũng có mức giá giống nhau. Chính vì vậy nếu như các bạn muốn biết giá chính xác các bạn có thể liên hệ với chúng tôi qua hotline: 0918.061.588 để có thể nắm được giá chính xác và chi tiết nhất
Minh Việt địa chỉ phân phối thanh trượt vuông giá rẻ
Ray trượt vuông là thiết bị được ứng dụng rất nhiều trong sinh hoạt chính vì vậy cho nên rất nhiều đơn vị cung cấp thanh trượt vuông. Thế nhưng chính vì có nhiều đơn vị cung cấp thanh trượt vuông cho nên không phải đơn vị nào cũng uy tín chất lượng
Vì vậy cho nên khi cần mua thanh trượt vuông thì các bạn nên tìm hiểu thật kỹ đơn vị bán ray trượt vuông uy tín chất lượng. Để có thể đảm bảo trong quá trình sử dụng không hay bị hư hỏng và đem lại hiệu quả cao trong quá trình sử dụng
Nhưng nếu như bạn chưa biết ở đâu thanh trượt vuông uy tín chất lượng giá rẻ. Thì bạn có thể đến với Công ty cổ phần Minh Việt. Đơn vị bán ray trượt vuông giá rẻ chất lượng trên toàn quốc
Chúng tôi chuyên cung cấp thanh trượt vuông giá rẻ. Do đó nếu như các bạn muốn mua ray trượt vuông các bạn có thể đến với chúng tôi. Đảm bảo các bạn sẽ nhận được thanh trượt vuông với giá rẻ, chất lượng cao.
Ngoài ra khi mua thanh trượt vuông tại Minh Việt các bạn còn được cam kết:
+ Thanh trượt chính hãnh và độ bền cao. Trong quá trình giao hàng có thể kiểm tra hàng nếu hàng không chính hãng chúng tôi sẽ hoàn trả 200% giá trị sản phẩm
+ Giá thanh trượt vô cùng ưu đãi
+ Bảo hành dài hạn lên đến 12 tháng
Và rất nhiều ưu đãi khác khi các bạn ray trượt vuông tại Minh Việt. Nếu như bạn muốn mua hàng chính hãng, giá rẻ, nhiều ưu đãi các bạn có thể liên hệ với chúng tôi qua:
