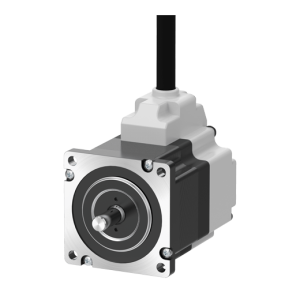

Động cơ bước vòng kín Ai-M 2 pha Autonics tích hợp bộ mã hóa giúp điều khiển chính xác nhờ tín hiệu phản hồi từ bộ mã hóa. Series Ai-M có các kích thước mặt bích là 20 mm, 28 mm, 35 mm, 42 mm, 56 mm và 60 mm.

Các tính năng chính động cơ bước vòng kín Ai-M 2 pha Autonics

Kích thước mặt bích: 20 mm, 28 mm, 35 mm, 42 mm, 56 mm, 60 mm

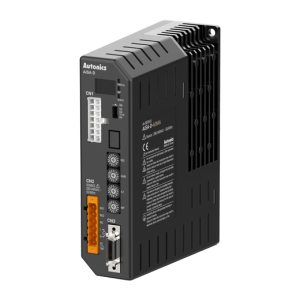

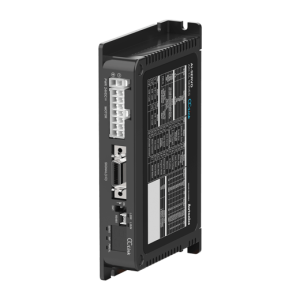

Driver tương thích: AiS-D, AiC-D, AiC-D-CL, AiC-D-EC Series

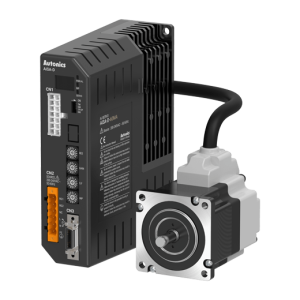

Sơ đồ thiết lập hệ động cơ bước vòng kín


Nguồn	Ngõ vào driver		Kích thước khung động cơ	Động cơ	Driver	Bộ
DC	Ngõ vào xung		20mm	Ai-M-20MA	AiS-D-20MA	AiS-20MA
			20mm	Ai-M-20LA	AiS-D-20LA	AiS-20LA
			28mm, 35mm	Ai-M-□SB	AiS-D-□SB	AiS-□SB
				Ai-M-□MB	AiS-D-□MB	AiS-□MB
				Ai-M-□LB	AiS-D-□LB	AiS-□LB
			42mm, 56mm, 60mm	Ai-M-□SA	AiS-D-□SA	AiS-□SA
				Ai-M-□MA	AiS-D-□MA	AiS-□MA
				Ai-M-□LA	AiS-D-□LA	AiS-□LA
	Loại tích hợp bộ điều khiển	RS-485	20mm	Ai-M-20MA	AiC-D-20MA	AiC-20MA
			20mm	Ai-M-20LA	AiC-D-20LA	AiC-20LA
			28mm, 35mm	Ai-M-□SB	AiC-D-□SB	AiC-□SB
				Ai-M-□MB	AiC-D-□MB	AiC-□MB
				Ai-M-□LB	AiC-D-□LB	AiC-□LB
			42mm, 56mm, 60mm	Ai-M-□SA	AiC-D-□SA	AiC-□SA
				Ai-M-□MA	AiC-D-□MA	AiC-□MA
				Ai-M-□LA	AiC-D-□LA	AiC-□LA
	Loại truyền thông CC-Link		20mm	Ai-M-20MA	AiC-D-20MA-CL	AiC-20MA-CL
			20mm	Ai-M-20LA	AiC-D-20LA-CL	AiC-20LA-CL
			28mm, 35mm	Ai-M-□SB	AiC-D-□SB-CL	AiC-□SB-CL
				Ai-M-□MB	AiC-D-□MB-CL	AiC-□MB-CL
				Ai-M-□LB	AiC-D-□LB-CL	AiC-□LB-CL
			42mm, 56mm, 60mm	Ai-M-□SA	AiC-D-□SA-CL	AiC-□SA-CL
				Ai-M-□MA	AiC-D-□MA-CL	AiC-□MA-CL
				Ai-M-□LA	AiC-D-□LA-CL	AiC-□LA-CL
	Loại truyền thông EtherCAT		20mm	Ai-M-20MA	AiC-D-20MA-EC	AiC-20MA-EC
			20mm	Ai-M-20LA	AiC-D-20LA-EC	AiC-20LA-EC
			28mm, 35mm	Ai-M-□SB	AiC-D-□SB-EC	AiC-□SB-EC
				Ai-M-□MB	AiC-D-□MB-EC	AiC-□MB-EC
				Ai-M-□LB	AiC-D-□LB-EC	AiC-□LB-EC
			42mm, 56mm, 60mm	Ai-M-□SA-V2	AiC-D-□SA-EC	AiC-□SA-EC
				Ai-M-□MA-V2	AiC-D-□MA-EC	AiC-□MA-EC
				Ai-M-□LA-V2	AiC-D-□LA-EC	AiC-□LA-EC

※ Động cơ Ai-M-V2 chỉ tương thích với trình điều khiển AiC-D-EC. Vui lòng kiểm tra trước khi đặt hàng.

Bộ lọc tìm kiếm


Sản phẩm (1)	Trí tuệ nhân tạo
Phân loại (1)	Động cơ
Kích thước khung động cơ (6)	20×20mm 28×28mm 35×35mm 42×42mm 57.2×57.2mm 60×60mm
Motor axial length (3)	Ngắn Trung bình Dài
Độ phân giải bộ mã hóa (3)	4,000PPR(1,000PPR×4) 10,000PPR(2,500PPR×4) 16,000PPR(4,000PPR×4)

Tìm kiếm

Ai-M-20MA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 0.183kgf.cm
Mô-men quán tính của bộ phận quay : 2g·cm²
Trở kháng dòng xoắn : 6.6Ω
Dòng định mức : 0.6A/Phase

Ai-M-20LA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 0.357kgf.cm
Mô-men quán tính của bộ phận quay : 2g·cm²
Trở kháng dòng xoắn : 10.5Ω
Dòng định mức : 0.6A/Phase

Ai-M-28MB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 1.42kgf.cm
Mô-men quán tính của bộ phận quay : 12g·cm²
Trở kháng dòng xoắn : 8.8Ω
Dòng định mức : 1.0A/Phase

Ai-M-35LB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 3.162kgf.cm
Mô-men quán tính của bộ phận quay : 22g·cm²
Trở kháng dòng xoắn : 5Ω
Dòng định mức : 1.2A/Pha

Ai-M-28SB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 0.51kgf.cm
Mô-men quán tính của bộ phận quay : 9g·cm²
Trở kháng dòng xoắn : 5.78Ω
Dòng định mức : 1.0A/Phase

Ai-M-35MB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 1.326kgf.cm
Mô-men quán tính của bộ phận quay : 14g·cm²
Trở kháng dòng xoắn : 3.25Ω
Dòng định mức : 1.2A/Pha

Ai-M-28LB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 1.63kgf.cm
Mô-men quán tính của bộ phận quay : 18g·cm²
Trở kháng dòng xoắn : 10.1Ω
Dòng định mức : 1.0A/Phase

Ai-M-35SB

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 0.714kgf.cm
Mô-men quán tính của bộ phận quay : 8g·cm²
Trở kháng dòng xoắn : 2.1Ω
Dòng định mức : 1.2A/Pha

Ai-M-42SA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 2.55kgf.cm
Mô-men quán tính của bộ phận quay : 35g·cm²
Trở kháng dòng xoắn : 1.7Ω
Dòng định mức : 1.7A/Phase

Ai-M-42MA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 4.08kgf.cm
Mô-men quán tính của bộ phận quay : 54g·cm²
Trở kháng dòng xoắn : 1.85Ω
Dòng định mức : 1.7A/Phase

Ai-M-42LA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 4.89kgf.cm
Mô-men quán tính của bộ phận quay : 77g·cm²
Trở kháng dòng xoắn : 2.1Ω
Dòng định mức : 1.7A/Phase

Ai-M-56SA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 6.12kgf.cm
Mô-men quán tính của bộ phận quay : 140g·cm²
Trở kháng dòng xoắn : 0.55Ω
Dòng định mức : 3.5A/ phase

Ai-M-56MA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 12.24kgf.cm
Mô-men quán tính của bộ phận quay : 280g·cm²
Trở kháng dòng xoắn : 0.57Ω
Dòng định mức : 3.5A/ phase

Ai-M-56LA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 20.39kgf.cm
Mô-men quán tính của bộ phận quay : 480g·cm²
Trở kháng dòng xoắn : 0.93Ω
Dòng định mức : 3.5A/ phase

Ai-M-60SA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 11.22kgf.cm
Mô-men quán tính của bộ phận quay : 240g·cm²
Trở kháng dòng xoắn : 1Ω
Dòng định mức : 3.5A/ phase

Ai-M-60MA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 22.43kgf.cm
Mô-men quán tính của bộ phận quay : 490g·cm²
Trở kháng dòng xoắn : 1.23Ω
Dòng định mức : 3.5A/ phase

Ai-M-60LA

Góc bước cơ bản (ĐỦ bước/NỬA bước) : 1.8º/0.9º
Mô-men xoắn giữ tối đa : 29.57kgf.cm
Mô-men quán tính của bộ phận quay : 690g·cm²
Trở kháng dòng xoắn : 1.3Ω
Dòng định mức : 3.5A/ phase
