Động cơ bước vòng kín AiA-M-G/R loại ngõ Autonics là loại có bánh răng hoặc tích hợp bộ truyền động quay, có các kích thước mặt bích là 60 mm và 86 mm. Series này có mô-men xoắn cao, kích thước nhỏ, phù hợp với không gian hẹp. Loại tích hợp bộ truyền động quay dễ sử dụng và có độ bền cao khi kết nối với tải.
Các tính năng chính động cơ bước vòng kín AiA-M-G/R loại ngõ Autonics
- Tích hợp bánh răng hành tinh (AiA-M-G)
- Tích hợp bộ truyền động quay (AiA-M-R)
- Kích thước mặt bích: □ 60 mm, □ 86 mm
- Driver tương thích: AiSA-D, AiCA-D, AiCA-D-EC Series
Cách thiết lập hệ động cơ bước vòng kín
- Loại động cơ có bánh răng
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Bộ | |
|---|---|---|---|---|---|---|
| AC | Loại ngõ vào xung | 60mm, 86mm | AiA-M-□LA-G5 | AiSA-D-□LA | – | |
| AiA-M-□LA-G7.2 | ||||||
| AiA-M-□LA-G10 | ||||||
| Loại tích hợp bộ điều khiển | RS-485 | 60mm, 86mm | AiA-M-□LA-G5 | AiCA-D-□LA | – | |
| AiA-M-□LA-G7.2 | ||||||
| AiA-M-□LA-G10 | ||||||
| Loại truyền thông EtherCAT | 60mm, 86mm | AiA-M-□LA-G5 | AiCA-D-□LA-EC | – | ||
| AiA-M-□LA-G7.2 | ||||||
| AiA-M-□LA-G10 | ||||||
※ Loại động cơ có bánh răng không đi kèm với driver, hãy mua động cơ và driver riêng.
- Loại tích hợp bộ truyền động quay
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Bộ | |
|---|---|---|---|---|---|---|
| AC | Loại ngõ vào xung | 60mm | AiA-M-60LA-R5 | AiSA-D-60LA | – | |
| AiA-M-60LA-R7.2 | ||||||
| AiA-M-60LA-R10 | ||||||
| Loại tích hợp bộ điều khiển | RS-485 | 60mm | AiA-M-60LA-R5 | AiCA-D-60LA | – | |
| AiA-M-60LA-R7.2 | ||||||
| AiA-M-60LA-R10 | ||||||
| Loại truyền thông EtherCAT | 60mm | AiA-M-60LA-R5 | AiCA-D-60LA-EC | – | ||
| AiA-M-60LA-R7.2 | ||||||
| AiA-M-60LA-R10 | ||||||
※ Loại động cơ tích hợp bộ truyền động quay không đi kèm với driver, hãy mua động cơ và driver

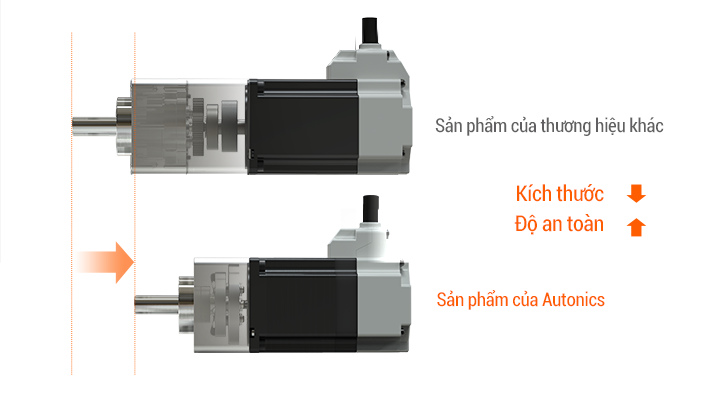

Thiết kế nhỏ gọn
Series AiA-M-G/R có hình dáng nhỏ, gọn nhẹ, phù hợp với không gian hẹp.
Bộ lọc tìm kiếm
| Kích thước khung động cơ (2) |
|
|---|---|
| Motor axial length (1) | |
| Độ phân giải bộ mã hóa (1) | |
| Loại động cơ (2) |
|
| Tỷ lệ bánh răng (3) |
|
AiA-M-60LA-R10
Loại động cơ : Tích hợp bộ truyền động quay
Tỷ lệ bánh răng : 1:10
Mô-men xoắn giữ tối đa : 11N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-60LA-R7.2
Loại động cơ : Tích hợp bộ truyền động quay
Tỷ lệ bánh răng : 1:7.2
Mô-men xoắn giữ tối đa : 9N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-60LA-R5
Loại động cơ : Tích hợp bộ truyền động quay
Tỷ lệ bánh răng : 1:5
Mô-men xoắn giữ tối đa : 7N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-86LA-G10
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:10
Mô-men xoắn giữ tối đa : 35N.m
Mô-men quán tính của bộ phận quay : 1800×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-86LA-G7.2
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:7.2
Mô-men xoắn giữ tối đa : 28N.m
Mô-men quán tính của bộ phận quay : 1800×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-86LA-G5
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:5
Mô-men xoắn giữ tối đa : 20N.m
Mô-men quán tính của bộ phận quay : 1800×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-60LA-G10
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:10
Mô-men xoắn giữ tối đa : 11N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-60LA-G7.2
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:7.2
Mô-men xoắn giữ tối đa : 9N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
AiA-M-60LA-G5
Loại động cơ : Có bánh răng
Tỷ lệ bánh răng : 1:5
Mô-men xoắn giữ tối đa : 7N.m
Mô-men quán tính của bộ phận quay : 490×10-7 kg.m²
Dòng định mức : 2A/ pha
