Động cơ bước vòng kín AiSA loại nguồn AC Autonics thuộc series AiSA là loại sử dụng nguồn cấp AC, do đó có thể duy trì mô-men xoắn cao hơn (trong quá trình truyền động tốc độ cao) so với động cơ sử dụng nguồn DC và không cần sử dụng bộ nguồn xung ổn áp. Chức năng tự động giảm dòng điện giúp làm giảm thiểu sinh nhiệt khi động cơ dừng (thay đổi tải).
Các tính năng chính động cơ bước vòng kín AiSA loại nguồn AC Autonics
※ Kiểu phanh tích hợp 60 mm, 86 mm đã được thêm vào dòng sản phẩm
- Điều khiển vị trí trong thời gian thực một cách chính xác với hệ thống vòng kín
- Điều khiển mô-men xoắn cao với tốc độ nhanh mà không bị lỡ bước
- Sử dụng nguồn 200-240 VAC
- Cài đặt hoạt động dễ dàng với bộ điều chỉnh bên ngoài (Độ lợi, bộ lọc tốc độ, vị trí, độ phân giải)
- Hiển thị trạng thái/cảnh báo với LED 7 đoạn
- Có chế độ điều khiển mô-men xoắn
- Hỗ trợ chế độ tự động giảm dòng điện
- Có thắng (tùy model)
- Tương thích với động cơ loại tích hợp bộ truyền động quay / có bánh răng
Sơ đồ thiết lập hệ động cơ bước vòng kín
Loại tiêu chuẩn
| Nguồn | Ngõ vào driver | Kích thước khung động cơ | Động cơ | Driver | Bộ |
|---|---|---|---|---|---|
| AC | Ngõ vào xung | 60mm, 86mm | AiA-M-□MA | AiSA-D-□MA | AiSA-□MA |
| AiA-M-□LA | AiSA-D-□LA | AiSA-□LA |
Loại có thắng
| Nguồn | Ngõ vào driver | Kích thước khung động cơ | Động cơ | Driver | Bộ |
|---|---|---|---|---|---|
| AC | Ngõ vào xung | 60mm, 86mm | AiA-M-□MA-B | AiSA-D-□MA-B | AiSA-□MA-BA |
| AiA-M-□LA-B | AiSA-D-□LA-B | AiSA-□LA -B |
Loại động cơ có bánh răng
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Set |
|---|---|---|---|---|---|
| AC | Loại ngõ vào xung | 60mm, 86mm | AiA-M-□MA-G5 | AiSA-D-□LA | – |
| AiA-M-□MA-G7.2 | |||||
| AiA-M-□MA-G10 |
※ Loại động cơ có bánh răng không đi kèm với driver, hãy mua động cơ và driver riêng.
Loại tích hợp bộ truyền động quay
| Nguồn | Ngõ vào tín hiệu driver | Kích thước mặt bích của động cơ | Động cơ | Driver | Set |
|---|---|---|---|---|---|
| AC | Loại ngõ vào xung | 60mm | AiA-M-60MA-R5 | AiSA-D-60LA | – |
| AiA-M-60MA-R7.2 | |||||
| AiA-M-60MA-R10 |
※ Loại động cơ tích hợp bộ truyền động quay không đi kèm với driver, hãy mua động cơ và driver riêng
Điều khiển động cơ bước vòng kín
Hệ động cơ bước vòng kín nhận phản hồi từ bộ mã hóa để điều khiển vị trí một cách chính xác mà không cần thao tác điều chỉnh phức tạp và không chịu tác động rung như động cơ servo thông thường.
Nguồn cấp AC
Hệ động cơ bước vòng kín sử dụng nguồn AC có thể duy trì mô-men xoắn cao hơn (trong quá trình truyền động tốc độ cao) so với động cơ sử dụng nguồn DC. Hệ động cơ này cũng không cần nguồn điện riêng, giúp người dùng lắp đặt linh hoạt hơn.
Chế độ tự động giảm dòng
Chế độ tự động giảm dòng giúp giảm thiểu sinh nhiệt khi động cơ dừng (không tải).
Chế độ duy trì mô-men xoắn
Chế độ duy trì mô-men xoắn cho phép vận hành máy móc một cách chính xác bằng cách duy trì mô-men xoắn đặt trước trong quá trình vận hành động cơ.

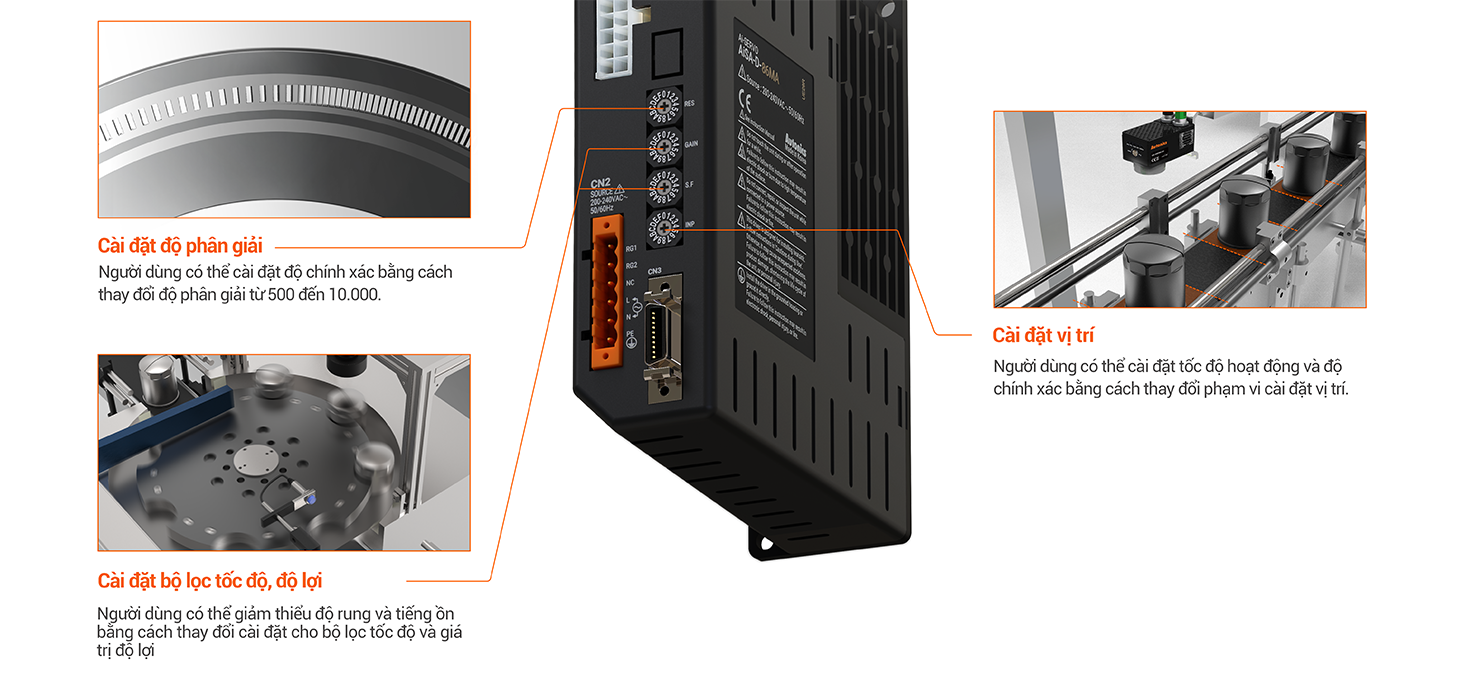

Dễ dàng thay đổi cài đặt bằng bộ điều chỉnh bên ngoài
Người dùng có thể dễ dàng thay đổi chế độ hoạt động và phạm vi hoạt động bằng bộ điều chỉnh bên ngoài.

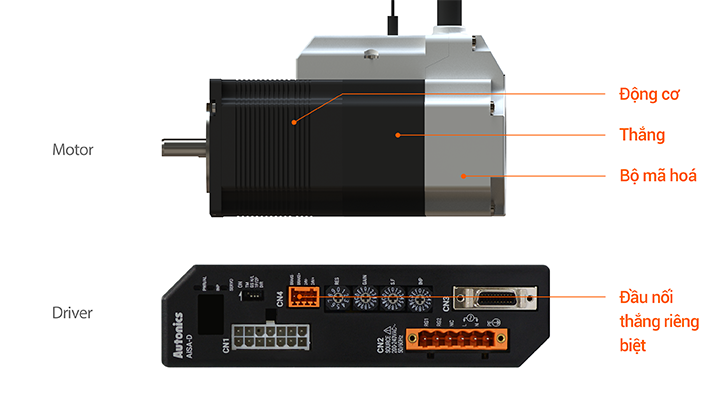

Một số model có tích hợp thắng
Loại động cơ và driver có thắng cho phép kiểm soát tải thẳng đứng an toàn hơn. Hệ thống phanh được bố trí ở phía sau và đầu nối phanh riêng biệt giúp việc kết nối trở nên dễ dàng hơn
Bộ lọc tìm kiếm
| Phân loại (1) | |
|---|---|
| Kích thước khung động cơ (2) | |
| Motor axial length (2) | |
| Độ phân giải bộ mã hóa (1) | |
| Thắng (2) |
AiSA-86LA-B
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~50/60Hz
Driver_Dòng tối đa : 2A/ pha
AiSA-86MA-B
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~50/60Hz
Driver_Dòng tối đa : 2A/ pha
AiSA-60LA-B
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~50/60Hz
Driver_Dòng tối đa : 2A/ pha
AiSA-60MA-B
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~50/60Hz
Driver_Dòng tối đa : 2A/ pha
AiSA-60MA
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~(190-264VAC)
Driver_Dòng tối đa : 2A/ pha
AiSA-60LA
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Hệ động cơ bước vòng lặp khép kín 2 pha có kích thước khung 60mm
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~(190-264VAC)
Driver_Dòng tối đa : 2A/ pha
AiSA-86LA
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Kích thước khung 86mm động cơ bước vòng lặp khép kín 2-pha
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~(190-264VAC)
Driver_Dòng tối đa : 2A/ pha
AiSA-86MA
Driver_Phương thức hoạt động : Điều khiển dòng lưỡng cực
Driver_Motor áp dụng : Kích thước khung 86mm động cơ bước vòng lặp khép kín 2-pha
Driver_Độ phân giải : 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000(SW2)
Driver_Nguồn cấp : 200-240VAC~(190-264VAC)
Driver_Dòng tối đa : 2A/ pha
