Motor-less Robot cylinder | Motor-less Electric actuator, là loại Robot cylinder không tích hợp sẵn động cơ khi giao hàng. Người sử dụng có thể tự mua đúng loại động cơ theo hướng dẫn của TOYO. Khi lựa chọn mã Robot cylinder loại này bao gồm lựa chọn phần kết nối động cơ phù hợp. Minh Việt cung cấp sản phẩm chính hãng Robot cylinder TOYO.
Motor-less Robot cylinder GTH Series
Integrated Linear Bearings Ball Screw Actuator. Robot cylinder loại trục vít me, dạng trượt slice type, không tích hợp sẵn động cơ. Dòng “G” là dòng tích hợp sẵn dẫn hướng. Tham khảo VIDEO về G series của TOYO.
| GTH3 | GTH12 | GTH4D | GTH3K |
| Series | Công suất động cơ tham chiếu | Độ rộng ngang (mm) | Repeatability(mm) | Ball Screw C7 | Maximum Payload(kg) | *1 Tốc độ tối đa (mm/s) | *2 Hành trình tối đa (mm) | ||
| Outer Diameter(mm) | Lead(mm) | Horizontal | Vertical | ||||||
| GTH4 | 50W | 44 | ±0.005 | 10 | 2 | 25 | 8 | 100 | 800 |
| 6 | 20 | 5 | 300 | ||||||
| 12 | 12 | 2 | 600 | ||||||
| 100W | 2 | 25 | 8 | 100 | |||||
| 6 | 20 | 8 | 300 | ||||||
| 12 | 12 | 3.5 | 600 | ||||||
| GTH5 | 100W | 54 | ±0.005 | 12 | 2 | 30 | 10 | 100 | |
| 5 | 30 | 10 | 250 | ||||||
| 10 | 15 | 5 | 500 | ||||||
| 20 | 10 | 2.5 | 1000 | ||||||
| GTH8 | 200W | 82 | ±0.005 | 16 | 5 | 50 | 15 | 250 | 1100 |
| 10 | 30 | 8 | 500 | ||||||
| 400W | |||||||||
| 20 | 18 | 3 | 1000 | ||||||
| GTH12 | 400W | 120 | ±0.005 | 16 | 5 | 110 | 33 | 250 | 1250 |
| 10 | 88 | 22 | 500 | ||||||
| 20 | 40 | 10 | 1000 | ||||||
| 32 | 30 | 8 | 1600 | ||||||
*1: Tốc độ tối đa (mm / s) dựa trên tốc độ tối đa của động cơ servo là 3000RPM.
*2: Đây là tốc độ an toàn tối đa tùy thuộc vào vị trí hành trình. Nếu vượt quá tốc độ này, có thể ảnh hưởng nghiêm trọng đến hoạt động của xi lanh. Tham khảo thêm trong Catalog.
Motor-less Robot cylinder GTY Series
Rod Type Integrated Linear Bearings Ball Screw Actuator. Robot cylinder loại trục vít me, dạng trục đẩy ROD type, không tích hợp sẵn động cơ. Dòng “G” là dòng tích hợp sẵn dẫn hướng. Tham khảo VIDEO về G series của TOYO.
| GTY4 | GTY5 | GTY8 | GTY12 |
| Series | Công suất động cơ tham chiếu | Độ rộng ngang (mm) | Repeatability(mm) | Ball Screw C7 | Maximum Payload(kg) | *1 Tốc độ tối đa (mm/s) | Hành trình tối đa (mm) | ||
| Outer Diameter(mm) | Lead(mm) | Horizontal | Vertical | ||||||
| GTY4 | 50W | 44 | ±0.01 | 10 | 2 | 25 | 8 | 100 | 500 |
| 6 | 20 | 5 | 300 | ||||||
| 100W | |||||||||
| 12 | 12 | 2 | 600 | ||||||
| GTY5 | 100W | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 | 600 |
| 5 | 30 | 10 | 250 | ||||||
| 10 | 15 | 5 | 500 | ||||||
| 20 | 10 | 2.5 | 1000 | ||||||
| GTY8 | 200W | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | 800 |
| 10 | 30 | 8 | 500 | ||||||
| 400W | |||||||||
| 20 | 18 | 3 | 1000 | ||||||
| GTY12 | 400W | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | |
| 10 | 88 | 22 | 500 | ||||||
| 20 | 40 | 10 | 1000 | ||||||
| 32 | 30 | 8 | 1600 | ||||||
*1: Tốc độ tối đa (mm / s) dựa trên tốc độ tối đa của động cơ servo là 3000RPM.
*2: Đây là tốc độ an toàn tối đa tùy thuộc vào vị trí hành trình. Nếu vượt quá tốc độ này, có thể ảnh hưởng nghiêm trọng đến hoạt động của xi lanh. Tham khảo thêm trong Catalog.
Robot cylinder ETH Series
Standard Ball Screw Actuator. Robot cylinder loại trục vít me, dạng trượt slide type, không tích hợp sẵn động cơ. Tham khảo VIDEO về ETH series của TOYO.
| ETH13 | ETH14 | ETH17 |
| ETH22 | ETH17M | ETH22M |
| Series | Công suất động cơ tham chiếu | Độ rộng ngang (mm) | Repeatability(mm) | Ball Screw C7 | Maximum Payload(kg) | *1 Tốc độ tối đa (mm/s) | Hành trình tối đa (mm) | ||
| Outer Diameter(mm) | Lead(mm) | Horizontal | Vertical | ||||||
| ETH13 | 200W | 135 | ±0.005 | 16 | 5 | 70 | 17 | 250 | 1050 |
| 10 | 47 | 12 | 500 | ||||||
| 20 | 24 | 6 | 1000 | ||||||
| 32 | 13 | – | 1600 | ||||||
| 400W | 135 | ±0.005 | 16 | 5 | 70 | 17 | 250 | ||
| 10 | 47 | 12 | 500 | ||||||
| 20 | 24 | 6 | 1000 | ||||||
| 32 | 13 | – | 1600 | ||||||
| ETH14 | 200W | 135 | ±0.005 | 16 | 5 | 95 | 27 | 250 | |
| 10 | 75 | 18 | 500 | ||||||
| 20 | 35 | 7 | 1000 | ||||||
| 32 | 15 | – | 1600 | ||||||
| 400W | 135 | ±0.005 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | ||||||
| 20 | 40 | 10 | 1000 | ||||||
| 32 | 30 | 8 | 1600 | ||||||
| ETH17 | 400W | 170 | ±0.005 | 20 | 5 | 120 | 40 | 250 | 1250 |
| 10 | 110 | 30 | 500 | ||||||
| 20 | 75 | 14 | 1000 | ||||||
| 40 | 22 | 7 | 2000 | ||||||
| 750W | 170 | ±0.005 | 20 | 5 | 120 | 50 | 250 | ||
| 10 | 120 | 40 | 500 | ||||||
| 20 | 83 | 25 | 1000 | ||||||
| 40 | 43 | 12 | 2000 | ||||||
| ETH22 | 750W | 220 | ±0.005 | 25 | 5 | 150 | 55 | 250 | 1500 |
| 25 | 10 | 150 | 45 | 500 | |||||
| 25 | 25 | 105 | 20 | 1250 | |||||
| 20 | 40 | 43 | 12 | 2000 | |||||
*1: Tốc độ tối đa (mm / s) dựa trên tốc độ tối đa của động cơ servo là 3000RPM.
*2: Đây là tốc độ an toàn tối đa tùy thuộc vào vị trí hành trình. Nếu vượt quá tốc độ này, có thể ảnh hưởng nghiêm trọng đến hoạt động của xi lanh. Tham khảo thêm trong Catalog
Robot cylinder ETB Series
Standard Belt Actuator. Robot cylinder loại dây đai Belt driver, dạng trượt slice type, không tích hợp sẵn động cơ.
| ETB5 | ETB6 | ETB10 |
| ETB14M | ETB17M | ETB22M |
| Series | Bộ giảm tốc | Công suất động cơ tham chiếu | Độ rộng ngang (mm) | Repeatability(mm) | Belt Spec | Maximum Payload(kg) | *1 Tốc độ tối đa (mm/s) | Hành trình tối đa (mm) | ||
| Belt Width(mm) | Lead(mm) | Horizontal | Vertical | |||||||
| ETB5 | Không | 42M (Stepping Motor) | 50 | ±0.04 | 9 | 32 | 10 | – | 267 | 800 |
| 100W | 40 | 3 | – | 2000 | ||||||
| ETB6 | 57M (Stepping Motor) | 65 | 12 | 40 | 15 | – | 333 | |||
| 100W | 40 | 3 | – | 2000 | ||||||
| ETB10 | Có | 100W | 102 | 15 | 32 | 10 | – | 1600 | 2550 | |
| ETB14M | 200W | 135 | 22 | 40 | 25 | – | 2000 | 3050 | ||
| ETB17M | 400W | 170 | 30 | 40 | 45 | – | 2000 | 3050 | ||
| ETB22M | 750W | 220 | 50 | 40 | 85 | – | 2000 | 3500 | ||
*1:Tốc độ tối đa (mm / s) dựa trên tốc độ tối đa của động cơ servo là 3000RPM.
Tốc độ tối đa của động cơ bước là 500RPM làm chuẩn.
Robot cylinder Y Series
Rod Type Actuator. Robot cylinder loại trục vít me, dạng trục đẩy ROD type, không tích hợp sẵn động cơ.
| Y50 | Y50D | Y50L |
| Y65 | Y65D | Y65L |

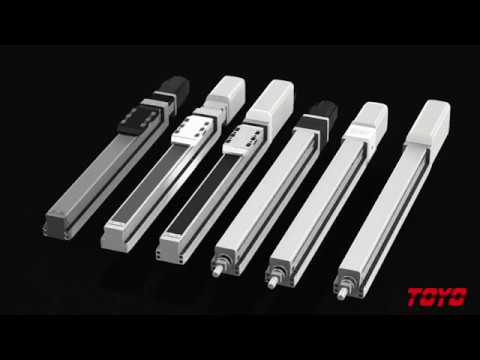

Các series phổ biến của Motor – less Robot Cylinder TOYO
Các series phổ biến của Motor-less Robot cylinder TOYO
Motor-less Robot cylinder GTH
● Ball screw
Outer dia & Precision grade：Ø10& C7 Rolled Ballscrews (mm)
Lead: 2/6/12(mm)
Maximum Rotating speed: 3000/3600 / 3600 (rpm)
Maximum linear speed: 100/360 / 720 (mm/s)
Basic dynamic load rating Ca : 2265/2537/1740 (N)
Basic static load rating Coa: 4839 / 4569 / 3052 (N)
Load factor : 1.2 / 1.35 / 1/35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 4835 (N)
Dynamic horizontal / 1000 Km of travel : 2246 (N)
Dynamic horizontal / 10000 Km of travel : 1040 (N)
Static horizontal : 12678 (N)
● Common Spec
Repeatability : ±0.005(mm)
Start torpue : 2 (N. cm)
Allowable input torque : 1.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-1000 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTH5
● Ball screw Spec.
Ballscrew Accuracy Grade Code : L / C
Ballscrew Accuracy Grade : C7 Rolled Ballscrews / G5 Ground Ballscrews
Repeatability : ±0.005 / ±0.003 (mm)
Stroke : 50-1050 / 50-3000 (mm) (50 increments)
● Ball screw
Outer dia & Precision grade：Ø12
Lead: 2 / 5 / 10 / 20 (mm)
Maximum Rotating speed: 3000/3600/3600/3600 (rpm)
Maximum linear speed: 100/300 / 600 / 1200 (mm/s)
Basic dynamic load rating Ca : 2411 / 4829 / 4680 / 11284 (N)
Basic static load rating Coa : 5779 / 7836 / 7649/ 20410
Load factor : 1.2 / 1.2 / 1.35 / 1.35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 5904 (N)
Dynamic horizontal / 1000 Km of travel : 2736 (N)
Dynamic horizontal / 10000 Km of travel : 1275 (N)
Static horizontal : 16904 (N)
● Common Spec
Start torpue : 7 (N.cm)
Allowable input torque : 1.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTH8
Ball screw Spec.
Ballscrew Accuracy Grade Code : L / C
Ballscrew Accuracy Grade : C7 Rolled Ballscrews / G5 Ground Ballscrews
Repeatability : ±0.005 / ±0.003 (mm)
Stroke : 50-1250 / 50-700 (mm) (50 increments)
● Ball screw
Outer dia & Precision grade：Ø16
Lead: 5 / 10 / 20 (mm)
Maximum Rotating speed: 3600/3600/3600 (rpm)
Maximum linear speed: 300 / 600 / 1200 (mm/s)
Basic dynamic load rating Ca : 8042/ 6300 / 4152 (N)
Basic static load rating Coa : 15088 / 11596 / 7439 (N)
Load factor : 1.2 / 1.35 / 1.35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 18620 (N)
Dynamic horizontal / 1000 Km of travel : 8643 (N)
Dynamic horizontal / 10000 Km of travel : 4012 (N)
Static horizontal : 34230 (N)
● Common Spec
Start torpue : 10 (N.cm)
Allowable input torque : 2.2 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTH12
● Ball screw Spec.
Ballscrew Accuracy Grade Code : L / C
Ballscrew Accuracy Grade : C7 Rolled Ballscrews / G5 Ground Ballscrews
Repeatability : ±0.005 / ±0.003 (mm)
Stroke : 50-1250 / 50-700 (mm) (50 increments)
● Ball screw
Outer dia & Precision grade：Ø16
Lead: 5 / 10 / 20 / 32 (mm)
Maximum Rotating speed: 3600/3600/3600/3600 (rpm)
Maximum linear speed: 300 / 600 / 1200 / 1920 (mm/s)
Basic dynamic load rating Ca : 11570 / 6300 / 4152 / 7326 (N)
Basic static load rating Coa : 23030 / 11596 / 7439 / 14157 (N)
Load factor : 1.2 / 1.2 / 1.35 / 1.75
● Linear Guide
Dynamic horizontal / 100 Km of travel : 51128 (N)
Dynamic horizontal / 1000 Km of travel : 23731 (N)
Dynamic horizontal / 10000 Km of travel : 11015 (N)
Static horizontal : 84518 (N)
● Common Spec
Start torpue : 10 (N.cm)
Allowable input torque : 3.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTY4
● Ball screw
Outer dia & Precision grade：Ø10 & C7 Rolled Ballscrews (mm)
Lead: 2/6 /12 (mm)
Maximum Rotating speed: 3000/ 3600 /3600 (rpm)
Maximum linear speed: 100/360 /720 (mm/s)
Basic dynamic load rating Ca : 2265 / 2537 / 1740 (N)
Basic static load rating Coa : 4839 / 4569 / 3052
Load factor : 1.2/ 1.35 / 1.35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 4835 (N)
Dynamic horizontal / 1000 Km of travel : 2246 (N)
Dynamic horizontal / 10000 Km of travel : 1040 (N)
Static horizontal : 12678 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 2 (N.cm)
Allowable input torque : 1.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-500 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTY5
● Ball screw
Outer dia & Precision grade：Ø12 & C7 Rolled Ballscrews (mm)
Lead: 2 / 5 /10 /20 (mm)
Maximum Rotating speed: 3000/ 3600 /3600 /3600 (rpm)
Maximum linear speed: 100/ 300 /600 /1200 (mm/s)
Basic dynamic load rating Ca : 2411/ 4829 / 4680 / 11284 (N)
Basic static load rating Coa : 5779 / 7836 / 7649 / 20410
Load factor : 1.2/ 1.2 / 1.35 /1.35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 5904 (N)
Dynamic horizontal / 1000 Km of travel : 2736 (N)
Dynamic horizontal / 10000 Km of travel : 1275 (N)
Static horizontal : 16904 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 7 (N.cm)
Allowable input torque : 1.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-600 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTY8
● Ball screw
Outer dia & Precision grade：Ø16 & C7 Rolled Ballscrews (mm)
Lead: 5 /10 /20 (mm)
Maximum Rotating speed: 3600 /3600 /3600 (rpm)
Maximum linear speed: 300 /600 /1200 (mm/s)
Basic dynamic load rating Ca : 8042 / 6300 / 4152 (N)
Basic static load rating Coa : 15088 / 11596 / 7439 (N)
Load factor : 1.2/ 1.35 /1.35
● Linear Guide
Dynamic horizontal / 100 Km of travel : 18620 (N)
Dynamic horizontal / 1000 Km of travel : 8643 (N)
Dynamic horizontal / 10000 Km of travel : 4012 (N)
Static horizontal : 34230 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 10 (N.cm)
Allowable input torque : 2.2 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-800 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder GTY12
● Ball screw
Outer dia & Precision grade：Ø16 & C7 Rolled Ballscrews (mm)
Lead: 5 /10 /20 /32 (mm)
Maximum Rotating speed: 3600 /3600 /3600 / 3600 (rpm)
Maximum linear speed: 300 /600 /1200 / 1920 (mm/s)
Basic dynamic load rating Ca : 11570 / 6300 / 4152 / 7326 (N)
Basic static load rating Coa : 123030 / 11596 /7439 / 14157 (N)
Load factor : 1.2/ 1.35 / 1.35 /1.75
● Linear Guide
Dynamic horizontal / 100 Km of travel : 55304 (N)
Dynamic horizontal / 1000 Km of travel : 25670 (N)
Dynamic horizontal / 10000 Km of travel : 11915 (N)
Static horizontal : 95083 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 10 (N.cm)
Allowable input torque : 3.1 (N.m)
Maximum acceleration 10 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-800 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder ETB5
Repeatability：±0.04(mm)
Ball Screw Lead：40(mm)
Maximum Speed：2000(mm/s)
Maximum Payload (Horizontal)：3(kg)
Maximum Payload (Vertical)：N/A(kg)
Rated Thrust：42(N)
Stroke/Pitch ：50-800 / 50 mm pitch
*Acceleration and deacceleration value is set 0.4 second.
Motor-less Robot cylinder ETB6
Repeatability：±0.04(mm)
Ball Screw Lead：40(mm)
Maximum Speed：2000(mm/s)
Maximum Payload (Horizontal)：3(kg)
Maximum Payload (Vertical)：N/A(kg)
Rated Thrust：42(N)
Stroke/Pitch ：50-800 / 50 mm pitch
*Acceleration and deacceleration value is set 0.4 second.
Motor-less Robot cylinder ETB10
● Belt
Lead: 32 (mm)
Maximum Rotating speed: 3600 (rpm)
Maximum linear speed: 1920 (mm/s)
Load factor : 1.75
Tis (Nominal Tension) : 99 (N)
Timax (Maximum Tension) : 195 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 12471 (N)
Dynamic horizontal / 1000 Km of travel : 5789 (N)
Dynamic horizontal / 10000 Km of travel : 2687 (N)
Static horizontal : 26695(N)
● Common Spec
Repeatability : ±0.04(mm)
Start torpue : 1.1(N.cm)
Maximum acceleration 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-2550 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder ETB14M
● Belt
Lead: 40 (mm)
Maximum Rotating speed: 3600 (rpm)
Maximum linear speed: 2400 (mm/s)
Load factor : 1.75
Tis (Nominal Tension) : 137 (N)
Timax (Maximum Tension) : 261 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 25832 (N)
Dynamic horizontal / 1000 Km of travel : 11991 (N)
Dynamic horizontal / 10000 Km of travel : 5565 (N)
Static horizontal : 58342(N)
● Common Spec
Repeatability : ±0.04(mm)
Start torpue : 2.2 (N.cm)
Maximum acceleration 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-3050 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder ETB17M
● Belt
Lead: 40 (mm)
Maximum Rotating speed: 3600 (rpm)
Maximum linear speed: 2400 (mm/s)
Load factor : 1.75
Tis (Nominal Tension) : 220 (N)
Timax (Maximum Tension) : 391 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 40407 (N)
Dynamic horizontal / 1000 Km of travel : 18755 (N)
Dynamic horizontal / 10000 Km of travel : 8706 (N)
Static horizontal : 86491(N)
● Common Spec
Repeatability : ±0.04(mm)
Start torpue : 4.5 (N.cm)
Maximum acceleration 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-3050 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder ETB22M
● Belt
Lead: 40 (mm)
Maximum Rotating speed: 3600 (rpm)
Maximum linear speed: 2400 (mm/s)
Load factor : 1.75
Tis (Nominal Tension) : 376 (N)
Timax (Maximum Tension) : 651 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 55747 (N)
Dynamic horizontal / 1000 Km of travel : 25876 (N)
Dynamic horizontal / 10000 Km of travel : 12010 (N)
Static horizontal : 119837 (N)
● Common Spec
Repeatability : ±0.04(mm)
Start torpue : 8.4 (N.cm)
Maximum acceleration 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-3500 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder MH65
● Belt
Lead: 78 (mm)
Maximum Rotating speed: 500 / 1000 / 1500 / 2000 (rpm)
Maximum linear speed: 650 / 1300 / 1950 / 2600 (mm/s)
Load factor : 1.75
Tis (Nominal Tension) : 98 (N)
Timax (Maximum Tension) : 195 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 4256 (N)
Dynamic horizontal / 1000 Km of travel : 1976 (N)
Dynamic horizontal / 10000 Km of travel : 917 (N)
Static horizontal : 6681 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 4.5 (N.cm)
Maximum acceleration : 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-3000 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder MH80
● Belt
Lead: 102 (mm)
Maximum Rotating speed: 500 / 1000 / 1500 (rpm)
Maximum linear speed: 850 / 1700 / 2550 (mm/s)
Load factor : 2.75
Tis (Nominal Tension) : 147 (N)
Timax (Maximum Tension) : 261 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 7129 (N)
Dynamic horizontal / 1000 Km of travel : 3309 (N)
Dynamic horizontal / 10000 Km of travel : 1536 (N)
Static horizontal : 10846 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 8.4 (N.cm)
Maximum acceleration : 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-3000 mm (50 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder MK65
● Belt
Reducers Ratio : 3 / 5 / 7 / 10
Lead with gearbox : 36.6 / 22 / 15.7 / 11 (mm)
Maximum Rotating speed: 3600 / 3600 / 3600 / 3600 (rpm)
Maximum linear speed: 2200 / 1320 / 943 / 660 (mm/s)
Load factor : 1.75 / 1.75 / 1.35 /1.35
Tis (Nominal Tension) : 222 (N)
Timax (Maximum Tension) : 393 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 12916 (N)
Dynamic horizontal / 1000 Km of travel : 5995 (N)
Dynamic horizontal / 10000 Km of travel : 2783 (N)
Static horizontal : 29171 (N)
● Common Spec
Repeatability : ±0.01(mm)
Start torpue : 13.5 / 22.5 / 31.5 / 45 (N.cm)
Maximum acceleration : 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-5000 mm (100 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder MK85
● Belt
Reducers Ratio : 5 / 7 / 10
Lead with gearbox : 40 / 28.5 / 20 (mm)
Maximum Rotating speed: 3600 / 3600 / 3600 (rpm)
Maximum linear speed: 2400 / 1714 / 1200 (mm/s)
Load factor : 1.75 / 1.75 / 1.35
Tis (Nominal Tension) : 372 (N)
Timax (Maximum Tension) : 647 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 20204 (N)
Dynamic horizontal / 1000 Km of travel : 9378 (N)
Dynamic horizontal / 10000 Km of travel : 4353 (N)
Static horizontal : 43245 (N)
● Common Spec
Repeatability : ±0.01(mm)
Allowabel input torpue : 42 / 58.8 / 84 (N.cm)
Maximum acceleration : 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-5000 mm (100 increments)
Ambient temperature : 0-+40 °C
Motor-less Robot cylinder MK110
● Belt
Reducers Ratio : 10 /15 / 20
Lead with gearbox : 25 / 16.6 / 12.5 (mm)
Maximum Rotating speed: 3600 / 3600 / 3600 (rpm)
Maximum linear speed: 1500 / 1000 / 750 (mm/s)
Load factor : 1.75 / 1.35 / 1.35
Tis (Nominal Tension) : 376 (N)
Timax (Maximum Tension) : 651 (N)
● Linear Guide
Dynamic horizontal / 100 Km of travel : 27873 (N)
Dynamic horizontal / 1000 Km of travel : 12938 (N)
Dynamic horizontal / 10000 Km of travel : 6005 (N)
Static horizontal : 59920 (N)
● Common Spec
Repeatability : ±0.01(mm)
Allowabel input torpue : 84 / 126 / 168 (N.cm)
Maximum acceleration : 5 (m/s2)
Frication coefficient : 0.03
Stroke (increments) : 50-4800 mm (100 increments)
Ambient temperature : 0-+40 °C
Các series áp dụng tiêu chuẩn phòng sạch
GCH Series – Integrated Linear Bearings Ball Screw Actuator – Silder Type For Clean Room Type – Ball Screw Type Built-In linear guideways Clean room type
GCH4
GCH5
GCH8
GCH12
GCH5S
GCH8S
GCY Series – Integrated Linear Bearings Ball screw Actuator – Rod Type For Clean Room Type – Ball Screw Type Built-In linear guideways Clean room type
GCY4
GCY5
GCY8
GCY12
ECH Series – Clean Room ball Screw Actuator – Ball Screw Type Clean room type
ECH14
ECH17
ECH22
ECH22M
ECH17M
ECB Series – Clean Room Belt Actuator – Belt Driver Type Clean room type
ECB5
ECB6
ECB10
ECB14
ECB17
ECB22
